Tuotetiedot

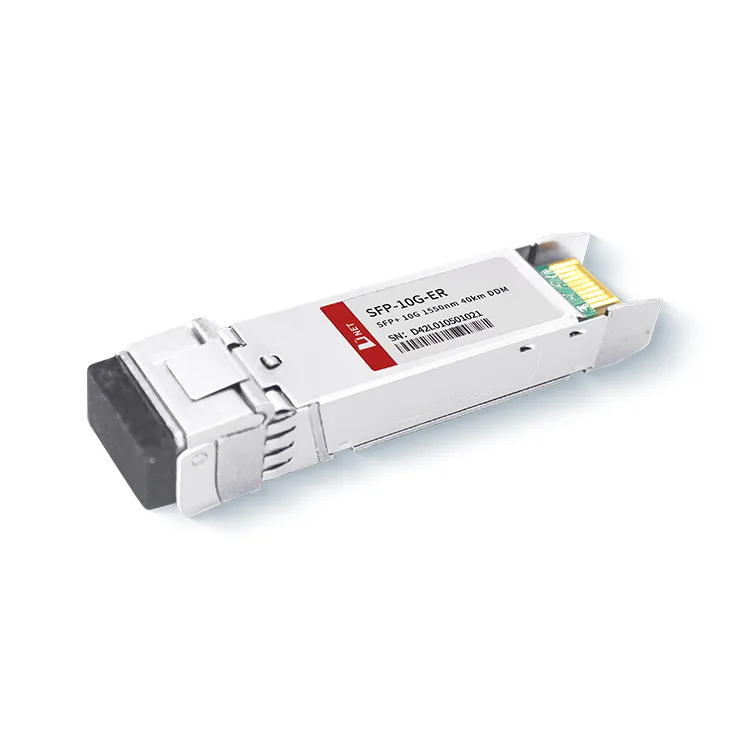

10G SFP+ ER 40KM -lähetin-vastaanotinmoduulissa on digitaalinen diagnostiikkatoiminto, joka mahdollistaa moduulin toimintatilan ja suorituskykyparametrien reaaliaikaisen seurannan. 10G 40KM 1310nm moduuli on ihanteellinen valokuitusiirtoon ja täyttää 10G Ethernetin keskipitkän ja pitkän matkan verkkosiirtovaatimukset.
Suositut Tagit: SFP+10G 1310nm ER 40KM lähetin-vastaanotinmoduuli, Kiina SFP+10G 1310nm ER 40KM lähetinvastaanotinmoduulin valmistajat, toimittajat, tehdas
Absoluuttiset enimmäisarvosanat
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
|
|
Varastointilämpötila |
TS |
-40 |
+85 |
tutkinnon |
||
|
Kotelon käyttölämpötila |
kaupallinen |
TA |
0 |
70 |
tutkinnon |
|
|
Teollinen |
TA |
-40 |
+85 |
tutkinnon |
||
|
Suurin syöttöjännite |
Vcc |
-0.5 |
4 |
V |
||
|
Suhteellinen kosteus |
RH |
0 |
85 |
% |
||
Sähköiset ominaisuudet
(TOP=0 - 70 astetta, VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Syöttöjännite |
Vcc |
3.135 |
3.465 |
V |
||
|
Syöttövirta |
ICC |
400 |
äiti |
|||
|
Virrankulutus |
P |
1.5 |
W |
|||
|
Lähetinosasto |
||||||
|
Tulon differentiaalinen impedanssi |
Rsisään |
100 |
Ω |
1 |
||
|
Tx-tulon yksipäinen DC-jännitetoleranssi (viite VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differentiaalinen tulojännitteen heilahdus |
Vin, s |
180 |
700 |
Mv |
2 |
|
|
Lähetyksen estojännite |
VD |
2 |
Vcc |
V |
3 |
|
|
Lähetyksen salliva jännite |
VFI |
Vee |
Vee+0.8 |
V |
||
|
Vastaanotinosasto |
||||||
|
Single Ended Output Voltage Voltage Toleranssi |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Voltage |
Vo |
300 |
850 |
Mv |
||
|
Rx-lähdön nousu- ja laskuaika |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-vika |
VLOS vika |
2 |
VccISÄNTÄ |
V |
5 |
|
|
LOS Normaali |
VLOS-normi |
Vee |
Vee+0.8 |
V |
5 |
|
Huom
1. Yhdistä suoraan TX-datatulonastan. AC-kytkentä nastasta laserohjaimen IC:hen.
2. SFF-8431 version 3 mukaan.0
3. Tasauspyörästön päihin 100 ohmilla.
Optiset parametrit
(TOP=0 - 70 astetta, VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Lähetinosasto |
||||||
|
Keskimmäinen aallonpituus |
λt |
1530 |
1550 |
1565 |
NM |
|
|
spektrin leveys |
△λ |
0.3 |
NM |
|||
|
Keskimääräinen optinen teho |
Pavg |
-1 |
+4 |
dBm |
1 |
|
|
Optinen teho OMA |
Poma |
-2.1 |
Dbm |
|||
|
Laser sammutusvirta |
Höpö höpö |
-30 |
dBm |
|||
|
Sukupuutto suhde |
ER |
6 |
Db |
|||
|
Lähettimen hajaantumisrangaistus |
TDP |
3.0 |
Db |
2 |
||
|
Suhteellisen voimakkuuden kohina |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinen paluuhäviön sietokyky |
20 |
Db |
||||
|
Vastaanotinosasto |
||||||
|
Keskimmäinen aallonpituus |
λr |
1260 |
1600 |
NM |
||
|
Vastaanottimen herkkyys |
Sen |
-16 |
Dbm |
4 |
||
|
Stressiherkkyys (OMA) |
SenST |
-14 |
Dbm |
4 |
||
|
Los Assert |
LOSA |
-27 |
- |
Dbm |
||
|
Los jälkiruoka |
LOSD |
-17 |
Dbm |
|||
|
Los Hystereesi |
LOSH |
0.5 |
Db |
|||
|
Ylikuormitus |
la |
0 |
Dbm |
5 |
||
|
Vastaanottimen heijastus |
Rrx |
-26 |
Db |
|||
Huom
1. Keskimääräiset teholuvut ovat vain informatiivisia, IEEE802.3ae:n mukaan.
2. Stressivastaanotintestien ehdot IEEE802.3ae:n mukaan. CSRS-testaus edellyttää, että isäntälevy on SFF-8431-yhteensopiva.
3. Vastaanottimen ylikuormitus määritetty OMA:ssa ja pahimmassa kattavassa rasitussa tilassa.
Tilaustiedot
|
Osanumero |
Kuvaus |
|
SFP-10G-ER |
10G SFP+ ER 40KM lähetin-vastaanotinmoduuli, Hot Pluggable, Duplex LC, +3.3V, 1310nm EML, Single mode |
UKK
1. Mikä on 10G ER SFP:n alue?
V: D-NETin 10G 40KM 1310nm voi lähettää jopa 40km yksimuotoisen optisen kuidun kautta. Sitä käytetään laajalti miesverkkojen ja tukiasemien lähetyksessä.
2. Mitä eroa on 10GBASE-LR:n ja ER:n välillä?
V: D-netin 10G-LR:n lähetysetäisyys on 10 km yksimuotoisella optisella kuidulla, jonka aallonpituus on 1310 nm. SFP+ ER 40KM -moduuli on jopa 40 km yksimuotokuidun kautta. Alle 20 km:n yhteyksien on hajottava lasertehon takia.
