Kuvaus

Tekniset parametrit

Tuotteen ominaisuudet

●Tukee jopa 25,78 Gbps:n bittinopeutta

●Siirryttävä SFP+-jalanjälki

●Varustettu 1310 nm:n DFB-laserilla ja PIN-valodiodilla, joka mahdollistaa jopa 10 km:n tiedonsiirron SMF:n kautta

●Yhteensopiva SFP+ MSA- ja SFF-8472-spesifikaatioiden kanssa, ja siinä on kaksipuolinen LC-liitäntä

●RoHS-yhteensopiva

●Toimii yhdellä +3.3V virtalähteellä

●Sisältää reaaliaikaisen digitaalisen diagnostisen valvonnan

●Käyttökotelon lämpötila-alue: Vakio 0 astetta +70 asteeseen

Sovellukset

● 25GBASE-LR

Tuotetiedot

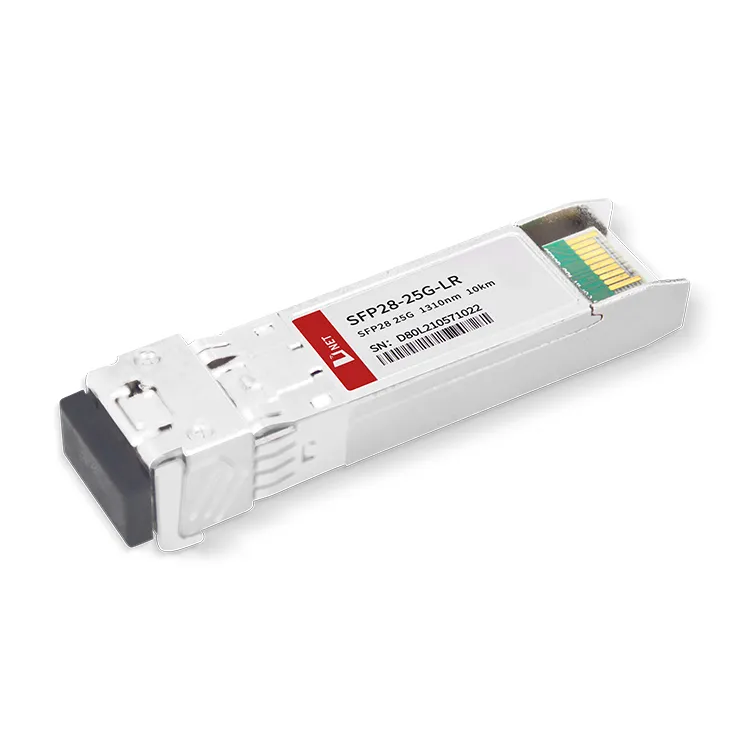

SFP28-lähetin-vastaanottimet ovat tehokkaita, kustannustehokkaita moduuleja, jotka pystyvät tukemaan 25,78 Gbps:n tiedonsiirtonopeutta ja helpottamaan 10 km:n lähetysetäisyyttä SMF (Single-Mode Fiber) -kuidun kautta.

Nämä lähetin-vastaanottimet sisältävät kolme avainkomponenttia: DFB-laserlähettimen, PIN-valodiodin, joka on integroitu trans-impedanssin esivahvistimeen (TIA) ja MCU-ohjausyksikön. Kaikki moduulit ovat luokan I laserturvallisuusstandardien mukaisia.

Suositut Tagit: SFP28 25G LR 10KM lähetin-vastaanotinmoduuli, Kiina SFP28 25G LR 10KM lähetinvastaanotinmoduulien valmistajat, toimittajat, tehdas

Absoluuttiset enimmäisarvosanat

Parametri	Symboli	Min	Max	Yksikkö
Syöttöjännite	Vcc	-0.5	4	V
Varastointilämpötila	Ts	-40	+85	tutkinnon
Käyttökosteus	-	5	85	%

Suositellut käyttöolosuhteet

Parametri	Symboli	Min	Tyypillinen	Max	Yksikkö
Käyttökotelon lämpötila	Tc	0		+70	tutkinnon
Virtalähteen jännite	Vcc	3.135	3.30	3.465	V
Virtalähdevirta	Icc			400	mA
Datanopeus			25.78		Gbps

Optiset ja sähköiset ominaisuudet

Parametri		Symboli		Min	Tyypillinen	Max	Yksikkö	Huomautuksia
Lähetin
Keskimmäinen aallonpituus			λc	1270	1310	1350	nm
Spektrin leveys (-20dB)			Δλ			1	nm
Sivutilan vaimennussuhde			SMSR	30	-		dB
Keskimääräinen lähtöteho			P_ulos	-6		2	dBm	1
Extinction Ratio			ER	3.5			dB
Data Input Swing Differentiaali			V_IN	180		850	mV	2
Tuloeroimpedanssi			Z_IN	90	100	110	Ω
TX pois käytöstä	Poista käytöstä			2.0		Vcc	V
TX pois käytöstä	Ota käyttöön			0		0.8	V
TX-virhe	Vika			2.0		Vcc	V
TX-virhe	Normaali			0		0.8	V
Vastaanotin
Keskimmäinen aallonpituus			λc	1260		1600	nm
Vastaanottimen herkkyys						-13.3	dBm	3,4
Vastaanottimen ylikuormitus						2	dBm	3,4
LOS De-Assert			LOS_D			-15	dBm
LOS Assert			LOS_A	-30			dBm
LOS-hystereesi				0.5			dB
Data Output Swing Differentiaali			V_ulos	300		900	mV	5
LOS			Korkea	2.0		Vcc	V
LOS			Matala			0.8	V

Huomautuksia:
1. Optinen teho käynnistetään SMF:ään.
2. PECL-tulo, sisäisesti AC-kytketty ja päätetty.
3. Mitattu PRBS 231-1 -testikuviolla @25.78Gps, BER Pienempi tai yhtä suuri kuin 5×10-5.
4. Mitattu PRBS 231-1 -testikuviolla @10.3125Gps, BER Pienempi tai yhtä suuri kuin 1×10-12.
Bitit 110.3 ja bitit 118.3 ohjaavat sisäisen ajastimen tai CDR:n lukitustiloja, oletusarvo on "1".

5. Sisäisesti AC-kytketty.

Bitti 110.3 / A2h	Bitti 118.3 / A2h	RX-tiedonsiirtonopeus	Lähetysnopeus	RX CDR:n tila	TX CDR:n tila
Korkea/1	Korkea/1	24.33G/25.78G	24.33G/25.78G	Valitse CDR	Valitse CDR
Korkea/1	Matala/0	24.33G/25.78G	9.95G/10.31G	Valitse CDR	CDR-ohitus
Matala/0	Korkea/1	9.95G/10.31G	24.33G/25.78G	CDR-ohitus	Valitse CDR
Matala/0	Matala/0	9.95G/10.31G	9.95G/10.31G	CDR-ohitus	CDR-ohitus

Tilaustiedot

Osanumero	Kuvaus
SFP28-25G-LR	25 Gbps SFP28-lähetin-vastaanotin, yksitila, 10 km:n kantama

FAQ

1. Voitko laittaa SFP+:n SFP28-porttiin?

V: Kyllä, mutta kun se on yhdistetty SFP + -lähetin-vastaanottimeen, tämä portti tukee vain 10 Gbps:n Internet-nopeuksia.

2. Mikä on QSFP28 ja SFP28?

V: Molemmilla on eri kokoja ja protokollastandardeja. SFP28-moduuli on määritelty tukemaan yhden ajoneuvon 25 Gt:n tiedonsiirtonopeutta, ja QSFP28 tukee neljää 25 Gbit/s kanavaa, joiden tiedonsiirtonopeus on yhteensä 100 Gt.

3. Mitä nopeutta SFP28 tukee?

V: SFP 28 -optisen moduulin siirtonopeus on 25 Gbps LC-liittimen avulla.
