D-netin optinen lähetin-vastaanotinmoduulipalvelu
● Yhteensopivuusapu:D-NET tarjoaa yhteensopivuuspalveluita varmistaakseen, että optiset moduulit ovat yhteensopivia johtavien valmistajien laitteiden kanssa.
● Henkilökohtaiset palvelut:D-NET tarjoaa OEM-räätälöintivaihtoehtoja tuotteilleen. Asiakkaamme voivat pyynnöstä räätälöidä värilliset logotarrat tarpeidensa mukaan.
● Normaali toimitusaika:3 päivää
● Laajat toimitusratkaisut:D-NET tekee yhteistyötä erittäin hyvämaineisten kuriiriyhtiöiden, kuten SF:n, FedExin, DHL:n, UPS:n ja muiden kanssa, varmistaakseen luotettavat toimituspalvelut.
Ominaisuudet
● Käyttötiedonsiirtonopeus 1,25 Gbps
● Sisältää 18-aallonpituuden CWDM DFB LD -lähettimen
● 1270 nm - 1610 nm, askel 40 nm
● Noudattaa SFP MSA- ja SFF{0}}-standardeja
● Yhteensopiva SONET OC-24-LR-1 -määritysten kanssa
● RoHS-yhteensopiva
● Virtalähteenä yksi +3.3 V virtalähde
● Hot-Pluggable SFP-jalanjälki Duplex LC -liittimellä
● Käyttökotelon lämpötila-alue:
● Vakio: 0 asteesta +70 asteeseen
Sovellukset
● Gigabit Ethernet
● Kuitukanavakytkininfrastruktuuri
● Reititin/palvelinliitäntä
● Muut optiset siirtojärjestelmät
Tuotetiedot
Tämä 20-pin SFP-liittimellä varustettu moduuli tukee hot-plug-toimintoa. Se on erityisesti suunniteltu käytettäväksi yksimuotokuidun kanssa. Vastaanotinosa sisältää integroidun InGaAs-ilmaisimen esivahvistimen (IDP), joka on asennettu optiseen otsikkoon, sekä rajoittavan jälkivahvistimen IC:n.
Suositut Tagit: sfp-1g-cwdm-1270-40, Kiina sfp-1g-cwdm-1270-40 valmistajat, toimittajat, tehdas
Absoluuttiset enimmäisarvosanat
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
|
Varastointilämpötila |
TS |
-40 |
+85 |
tutkinnon |
|
|
Syöttöjännite |
VCC |
-0.5 |
3.6 |
V |
|
|
Suhteellinen kosteus |
RH |
0 |
90 |
% |
Suositeltu käyttöympäristö
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
|
Kotelon käyttölämpötila |
Tc |
0 |
+70 |
tutkinnon |
|
|
Syöttöjännite |
VCC |
3.15 |
3.45 |
V |
|
|
Syöttövirta |
Icc |
300 |
mA |
||
|
Datanopeus |
GBE |
1.25 |
Gbps |
||
|
FC |
1.063 |
Gbps |
Sähköiset ominaisuudet
(TOP =0 - 70aste , VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
|
Lähetinosasto |
|||||||
|
Tulon differentiaalinen impedanssi |
Rsisään |
85 |
100 |
115 |
Ω |
|
|
|
Yksipäätyinen tiedonsyötön swing |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
Lähetyksen estojännite |
VD |
2.0 |
Vcc |
V |
|||
|
Lähetyksen salliva jännite |
VFI |
0 |
0.8 |
V |
|||
|
Tx vika |
Vika |
Tx_f |
2.0 |
V |
|||
|
Normaali |
Tx_n |
0 |
V |
||||
|
Vastaanotinosasto |
|||||||
|
Yksipäisen datan ulostulon heilahdus |
Vout, s |
370 |
1800 |
mv |
|||
|
LOS-vika |
Vlosfault |
2 |
Vcc |
V |
|||
|
LOS Normaali |
Vlos norm |
0 |
0.8 |
V |
|||
Optiset parametrit
(TOP =0 - 70 astetta, VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Lähetinosasto |
||||||
|
Keskimmäinen aallonpituus |
λc |
λ-6 |
λ |
λ+6.5 |
nm |
|
|
Spektrin leveys (-20dB) |
△λ |
1 |
nm |
|||
|
Sivutilan vaimennussuhde |
SMSR |
30 |
dB |
|||
|
Optinen lähtöteho |
Pulos |
-5 |
0 |
dBm |
1 |
|
|
Optinen nousu-/laskuaika |
tr / tf |
260 |
ps |
2 |
||
|
Extinction Ratio |
ER |
8.2 |
dB |
|||
|
Silmämaski optiseen ulostuloon |
Yhteensopiva IEEE802.3z:n kanssa (luokan 1 laserturvallisuus) |
|||||
|
Vastaanotinosasto |
|
|||||
|
Optisen tulon aallonpituus |
λc |
1260 |
1620 |
nm |
||
|
Vastaanottimen ylikuormitus |
Pol |
-8 |
dBm |
3 |
||
|
RX-herkkyys |
Sen |
-24 |
dBm |
3 |
||
|
RX_LOS Assert |
LOS A |
-40 |
dBm |
|||
|
RX_LOS Peruuta vaatimus |
LOS D |
-25 |
dBm |
|||
|
RX_LOS-hystereesi |
LOSH |
0.5 |
dB |
|||
|
Yleiset tiedot |
||||||
|
Datanopeus |
BR |
1.063/1.25 |
Gb/s |
|||
|
Bittivirheprosentti |
BER |
10-12 |
||||
|
Max. Tuettu linkin pituus 9/125μm SMF@1.25Gb/s |
LMAX |
40 |
km |
|||
|
Järjestelmän kokonaisbudjetti |
LB |
21 |
dB |
|||
Huom
1. Optinen teho käynnistetään SMF:ään.
2. 20-80%.
3. Mitattu PRBS 27:llä-1klo 10-12BER
Tilaustiedot
|
Osanumero |
Kuvaus |
|

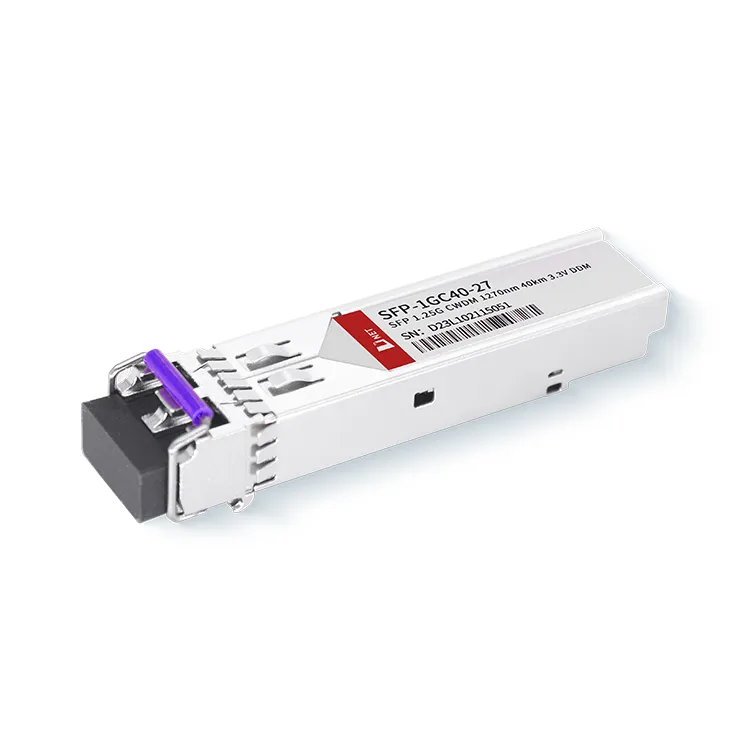

SFP-1GC40-27 |
1,25 Gb/s 40 km CWDM SFP lähetin-vastaanotin, kuuma kytkettävä, kaksipuolinen LC, +3.3 V, 1270 nm, CWDM DFB, yksimuoto, DDM |
FAQ
1. Mikä on CWDM SFP 1470:n etäisyys?
V: D-NETin SFP-1GC40-27:n suurin lähetysetäisyys on 40 kilometriä ja se tukee 1,25 Gbps:n tiedonsiirtonopeutta.
2. Mikä on yhteensopiva 1,25 g SFP:n kanssa?
V: 1,25G-SFP-550D SFP-lähetin-vastaanotin on täysin yhteensopiva SFP MSA:n ja SFF:n-8472 kanssa. Siksi 1.25G optinen moduuli on yhteensopiva useimpien verkkolaitteiden kanssa.
3. Mistä tiedän, onko SFP-moduuli yhteensopiva?
V: (1) Liittimen tyyppi, kuten LC, SC.
(2) Tila (yksitila tai monitila).
(3) Aallonpituus, kuten 850 nm, 1310 nm tai 1550 nm.
(4) DDM-tuki.
(5) Nopeus, kuten 1,25 Gbps.
