Sovellukset
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/SDH STM-64
● 10G kuitukanava
● OTN OTU2e
Tuotetiedot

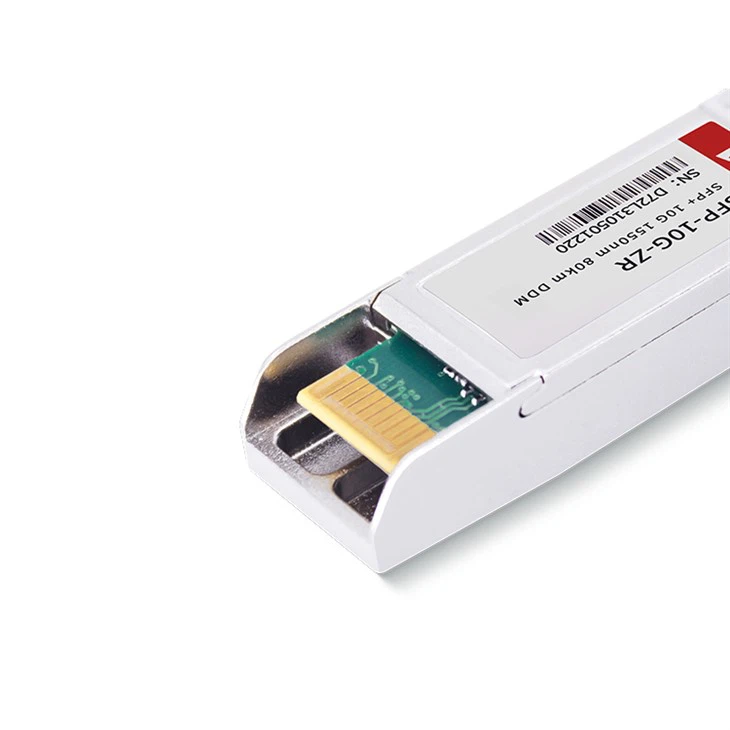

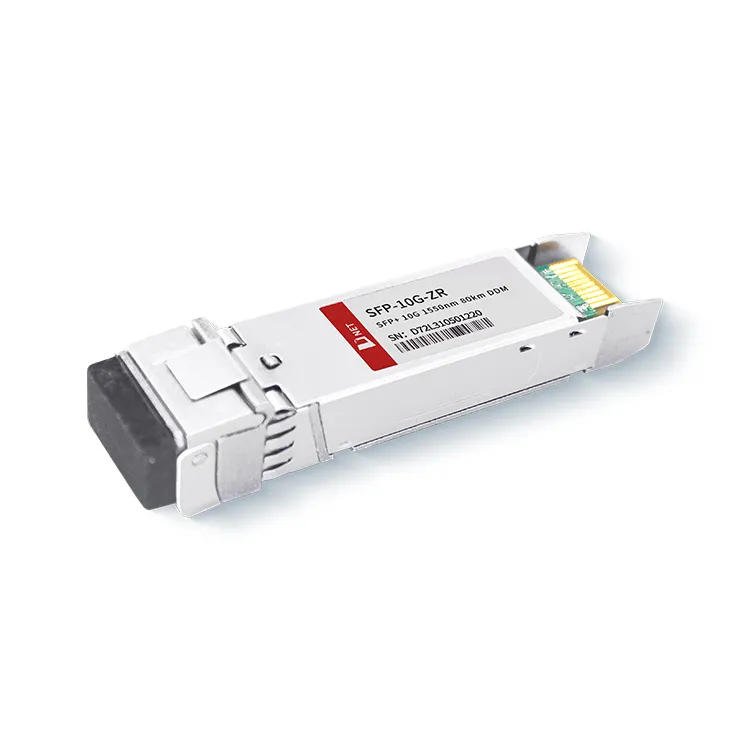

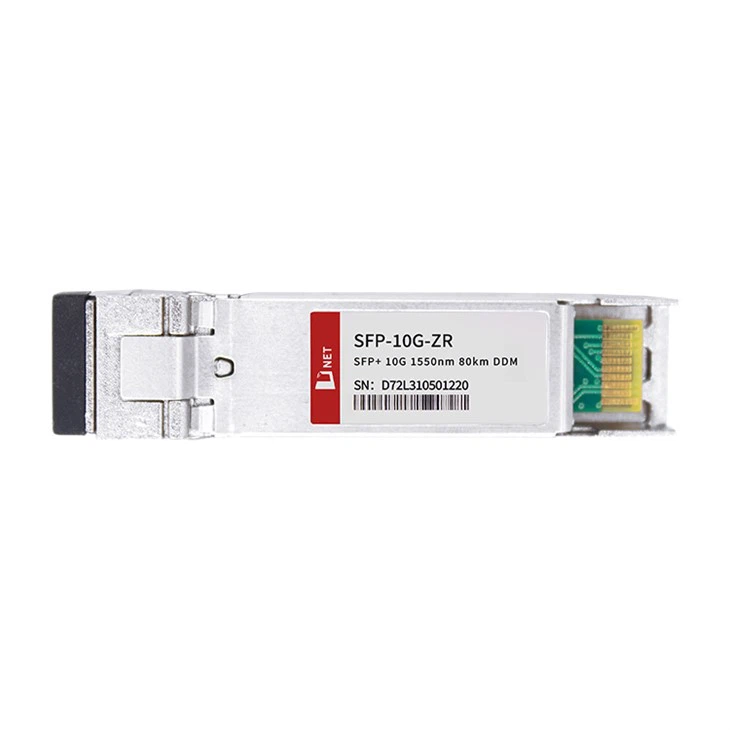

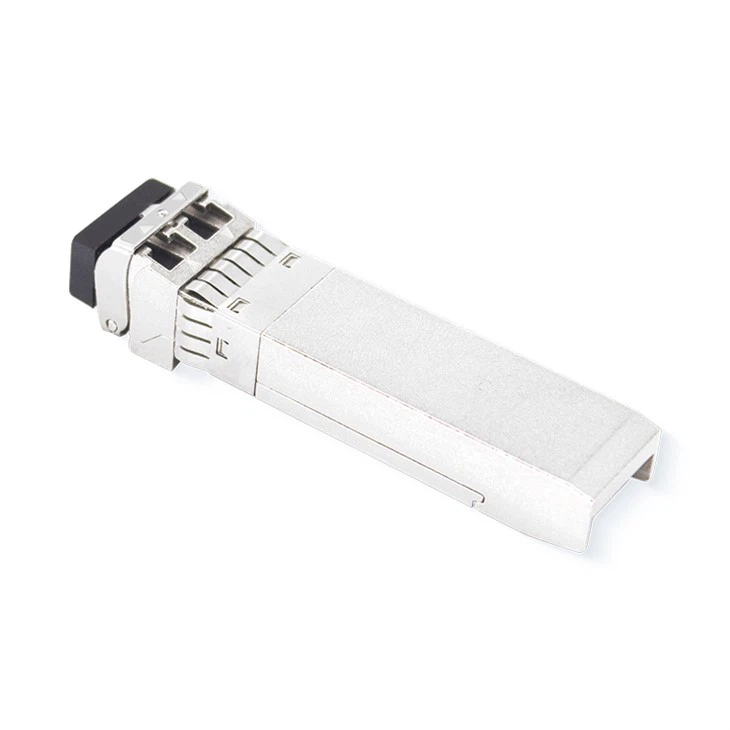

D-NETin 10G SFP+ ZR 80KM lähetin-vastaanotinmoduuli muuntaa 10Gb/s sarjasähköisen datavirran 10Gb/s optiseksi lähtösignaaliksi ja päinvastoin muuntaa 10Gb/s optisen tulosignaalin takaisin 10Gb/s sarjasähköiseksi dataksi. virta. Moduuli noudattaa täysin yhteensopivaa SFP-muototekijää ja tarjoaa kuumaliitettävyyden, helpottaa optisten porttien päivittämistä ja varmistaa alhaiset sähkömagneettiset häiriöpäästöt (EMI).
Suositut Tagit: SFP+10G ZR 1550nm 80km lähetin-vastaanotinmoduuli, Kiina SFP+10G ZR 1550nm 80km lähetinvastaanotinmoduulien valmistajat, toimittajat, tehdas
Absoluuttiset enimmäisarvosanat
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
|
|
Varastointilämpötila |
TS |
-40 |
+85 |
tutkinnon |
||
|
Kotelon käyttölämpötila |
kaupallinen |
TA |
0 |
70 |
tutkinnon |
|
|
Teollinen |
TA |
|||||
|
Suurin syöttöjännite |
Vcc |
-0.5 |
4 |
V |
||
|
Suhteellinen kosteus |
RH |
0 |
85 |
% |
||
Sähköiset ominaisuudet
(TOP=0 - 70 astetta, VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Syöttöjännite |
Vcc |
3.135 |
3.465 |
V |
||
|
Syöttövirta |
Icc |
500 |
mA |
|||
|
Virrankulutus |
P |
1.8 |
W |
|||
|
Lähetinosasto |
||||||
|
Tulon differentiaalinen impedanssi |
Rsisään |
100 |
Ω |
1 |
||
|
Tx-tulon yksipäinen DC-jännitetoleranssi (viite VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differentiaalinen tulojännitteen heilahdus |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Lähetyksen estojännite |
VD |
2 |
Vcc |
V |
3 |
|
|
Lähetyksen salliva jännite |
VFI |
Vee |
Vee+0.8 |
V |
||
|
Vastaanotinosasto |
||||||
|
Single Ended Output Voltage Voltage Toleranssi |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Voltage |
Vo |
300 |
850 |
mV |
||
|
Rx-lähdön nousu- ja laskuaika |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-vika |
VLOS vika |
2 |
VccHOST |
V |
5 |
|
|
LOS Normaali |
VLOS-normi |
Vee |
Vee+0.8 |
V |
5 |
|
Optiset parametrit
(TOP=0 - 70 astetta, VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Lähetinosasto |
||||||
|
Keskimmäinen aallonpituus |
λt |
1530 |
1550 |
1565 |
nm |
|
|
spektrin leveys |
△λ |
0.3 |
nm |
|||
|
Keskimääräinen optinen teho |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Optinen teho OMA |
Poma |
-2.1 |
dBm |
|||
|
Laser sammutusvirta |
Poff |
-30 |
dBm |
|||
|
Extinction Ratio |
ER |
8.2 |
dB |
|||
|
Lähettimen hajaantumisrangaistus |
TDP |
3.0 |
dB |
2 |
||
|
Suhteellisen voimakkuuden kohina |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinen paluuhäviön sietokyky |
21 |
dB |
||||
|
Vastaanotinosasto |
||||||
|
Keskimmäinen aallonpituus |
λr |
1260 |
1600 |
nm |
||
|
Vastaanottimen herkkyys |
Sen |
-23 |
dBm |
4 |
||
|
Stressiherkkyys (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los jälkiruoka |
LOSD |
-24 |
dBm |
|||
|
Los Hystereesi |
LOSH |
0.5 |
dB |
|||
|
Ylikuormitus |
la |
-7 |
dBm |
5 |
||
|
Vastaanottimen heijastus |
Rrx |
-26 |
dB |
|||
Huom
1. 12dB heijastus.
2. Keskimääräiset teholuvut ovat vain informatiivisia, IEEE802.3ae:n mukaan.
3. TWDP-luku edellyttää, että isäntälevy on SFF-8431yhteensopiva. TWDP lasketaan käyttämällä Matlab-koodia, joka on annettu IEEE802.3ae:n kohdassa 68.6.6.2.
Tilaustiedot
|
Osanumero |
Kuvaus |
|
SFP-10G-ZR |

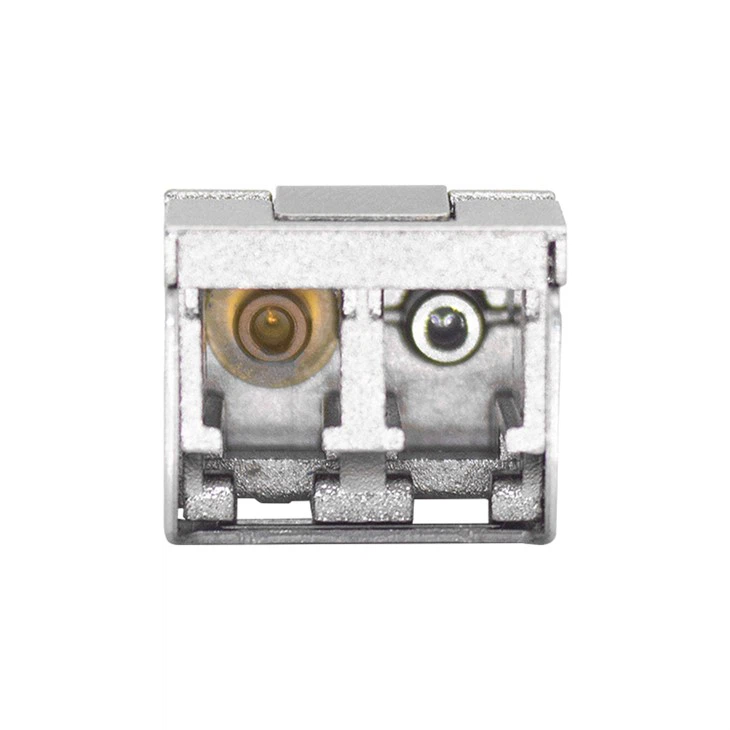

10G SFP+ ZR 80KM lähetin-vastaanotinmoduuli, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, Single mode |
FAQ
1. Mikä on 10G ZR:n kantama?
V: 10G 80KM 1550nm optinen lähtöteho ja aallonpituus (1550nm) varmistetaan optisilla spektrianalysaattoreilla. 80 km:n enimmäiskantama todelliseen (ei simuloituun) SMF, yksimuotokuitukaapeliin.
2. Mitä eroa on SFP ER:n ja ZR:n välillä?
V: SFP-10G-ER saavuttaa jopa 40 kilometrin lähetysetäisyyden yksimuotoisen optisen kuidun kautta. SFP-10G-ZR:n aallonpituus on 1550 nm, se tukee jopa 80 km:n siirtoetäisyyttä tavallisella yksimuotokuidulla, ja sitä käytetään laajalti 10GBASE-ZR/ZW Ethernet- ja 10G-kuitukanavassa.
3. Mikä on 10G ZR SFP:n optinen lähetystehoalue?
V: D-NETin 10G 80KM 1550nm -moduulin suurin optinen lähetysteho on 4,0 dBm ja pienin 0 dBm.
