Tuotetiedot

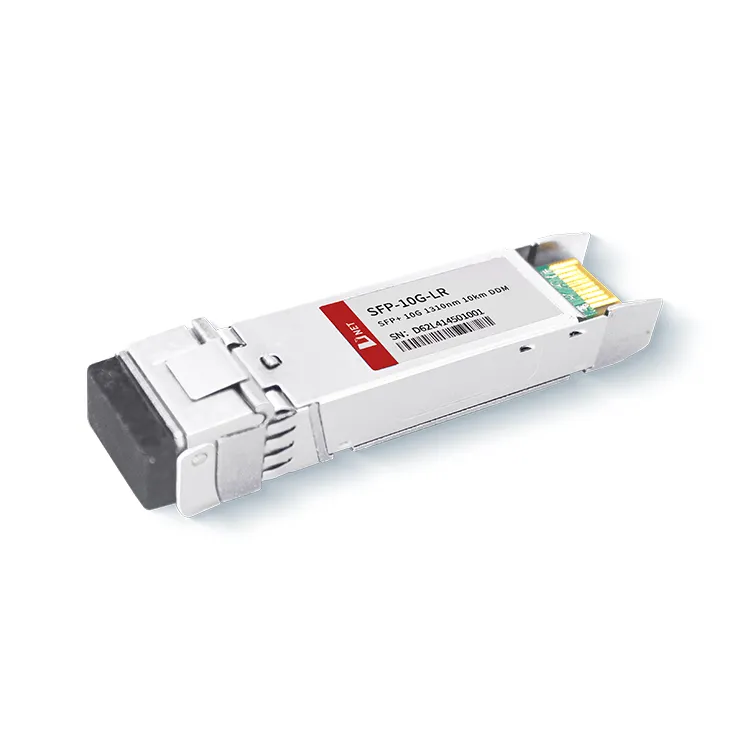

D-NETin 10G LR 10KM -moduuli on yhteensopiva SFF-8431-, SFF-8432- ja IEEE 802.3ae 10GBASE-LR -standardien kanssa. Se toimii 1310 nm:n aallonpituudella, jota käytetään yleisesti pitkän kantaman optisessa viestinnässä. Moduuli noudattaa täysin yhteensopivaa SFP-muototekijää ja tarjoaa kuumaliitettävyyden, helpottaa optisten porttien suoraviivaista päivitystä ja varmistaa alhaisen sähkömagneettisen häiriön (EMI) päästöt.
Suositut Tagit: SFP+ 10G LR 10 km lähetin-vastaanotinmoduuli, Kiina SFP+ 10G LR 10 km lähetinvastaanotinmoduulin valmistajat, toimittajat, tehdas
Absoluuttiset enimmäisarvosanat
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
|
|
Varastointilämpötila |
TS |
-40 |
+85 |
tutkinnon |
||
|
Kotelon käyttölämpötila |
kaupallinen |
TA |
0 |
70 |
tutkinnon |
|
|
Teollinen |
-40 |
+85 |
tutkinnon |
|||
|
Suurin syöttöjännite |
Vcc |
-0.5 |
4 |
V |
||
|
Suhteellinen kosteus |
RH |
0 |
85 |
% |
||
Sähköiset ominaisuudet
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Syöttöjännite |
Vcc |
3.135 |
3.465 |
V |
||
|
Syöttövirta |
Icc |
430 |
äiti |
|||
|
Virrankulutus |
P |
1.5 |
W |
|||
|
Lähetinosasto |
||||||
|
Tulon differentiaalinen impedanssi |
Rsisään |
100 |
Ω |
1 |
||
|
Tx-tulon yksipäinen DC-jännitetoleranssi (viite VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differentiaalinen tulojännitteen heilahdus |
Vin, s |
180 |
700 |
Mv |
2 |
|
|
Lähetyksen estojännite |
VD |
2 |
Vcc |
V |
3 |
|
|
Lähetyksen salliva jännite |
VFI |
Vee |
Vee+0.8 |
V |
||
|
Vastaanotinosasto |
||||||
|
Single Ended Output Voltage Voltage Toleranssi |
V |
-0.3 |
4 |
V |
||
|
Rx lähtö diff jännite |
Vo |
300 |
850 |
Mv |
||
|
Rx-lähdön nousu- ja laskuaika |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-vika |
VLOS vika |
2 |
VccHOST |
V |
5 |
|
|
LOS Normaali |
VLOS-normi |
Vee |
Vee+0.8 |
V |
5 |
|
Huom
1. Into ence päättyy 100 ohmiin.
2. Yhdistä suoraan TX-datatuloliittimeen. AC-kytkentä nastasta laserohjaimen IC:hen.
3. LOS on avoimen kollektorin lähtö. 4,7k-10kΩ tulee avata isäntäkortilla. Toiminta on loogista 0 ja signaalihäviö on looginen 1. Suurin vetojännite on 5,5V.
4. Ultraääni OC-192 / SDH:lla.
5. 10GBASE-LR / LW Ethernet.
Optiset parametrit
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Lähetinosasto |
||||||
|
Keskimmäinen aallonpituus |
λt |
1290 |
1310 |
1330 |
NM |
|
|
spektrin leveys |
△λ |
1 |
NM |
|||
|
Keskimääräinen optinen teho |
Pavg |
-8.2 |
0.5 |
Dbm |
1 |
|
|
Optinen teho OMA |
Poma |
-5.2 |
Dbm |
|||
|
Laser sammutusvirta |
Höpö höpö |
-30 |
dBm |
|||
|
Sukupuutto suhde |
ER |
3.5 |
Db |
7 |
||
|
Sukupuutto suhde |
ER |
6 |
dB |
6 |
||
|
Lähettimen hajaantumisrangaistus |
TDP |
3.2 |
Db |
2 |
||
|
Suhteellisen voimakkuuden kohina |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinen paluuhäviön sietokyky |
20 |
Db |
||||
|
Vastaanotinosasto |
||||||
|
Keskimmäinen aallonpituus |
λr |
1260 |
1355 |
NM |
||
|
Vastaanottimen herkkyys |
Sen |
-14.5 |
Dbm |
4,7 |
||
|
Vastaanottimen herkkyys |
Sen |
-14.5 |
Dbm |
4,6 |
||
|
Stressiherkkyys (OMA) |
SenST |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
Dbm |
||
|
Los jälkiruoka |
LOSD |
-15 |
Dbm |
|||
|
Los Hystereesi |
LOSH |
0.5 |
Db |
|||
|
Ylikuormitus |
la |
0 |
Dbm |
5 |
||
|
Vastaanottimen heijastus |
Rrx |
-12 |
Db |
|||
Huom
1. Stressivastaanottimen testiolosuhteet IEEE802.3ae:n mukaan. CSRS-testi edellyttää, että isäntäpiirilevyt täyttävät SFF-8431-standardit.
2. Vastaanottimen ylikuormitus OMA:n mukaisesti ja pahimmissa integroiduissa rasitusolosuhteissa.
3. Ultraääni OC-192 / SDH:lla
4. 10GBASE-LR % 2f LW Ethernet
Tilaustiedot
|
Osanumero |
Kuvaus |
|
SFP-10G-LR |
10G SFP+ LR 10KM lähetin-vastaanotinmoduuli, Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Single mode |
UKK
1. Mikä on 10G LR?
V: D-NETin 10G LR 10KM Module on optinen lähetin-vastaanotinmoduuli 10-Gb/s sarjaoptisiin tietoliikennesovelluksiin. SFP+-moduuli on yhteensopiva SFF-8431, SFF-8432 ja IEEE 802.3ae kanssa. 10GBASE-LR.
