Ominaisuudet
● Minimaalinen lisäyshäviö
● Poikkeuksellinen signaalin vakaus
● Nopeat kytkentäominaisuudet
● Laaja aallonpituuspeitto
● Energiatehokas suorituskyky
● Vankka ja kompakti rakenne
Sovellukset
● Verkon testaus ja valvonta
● Kuituoptisen verkon redundanssi
● Optinen signaalin reititys

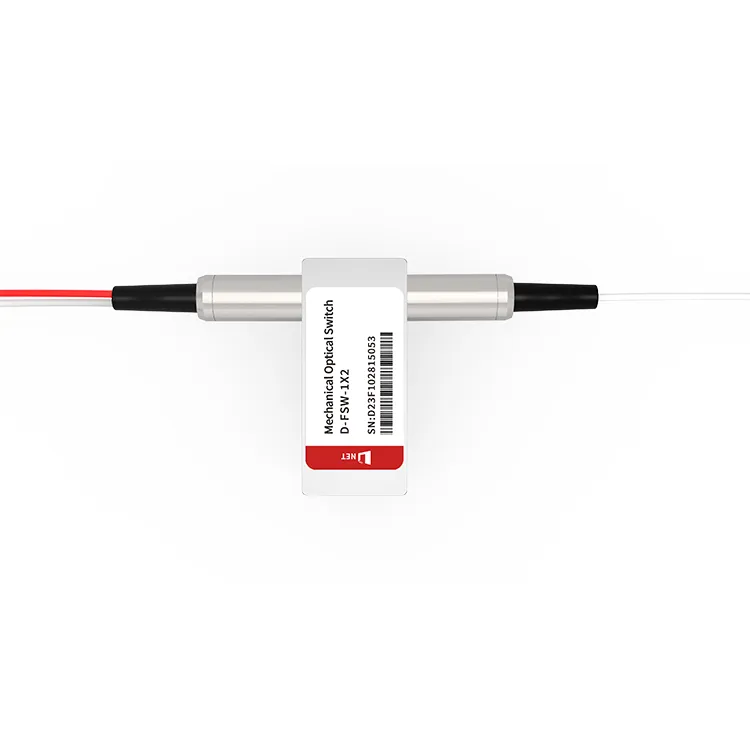

Suositut Tagit: 1X2 OPTO mekaaninen optinen kytkin, Kiina 1X2 OPTO mekaaninen optinen kytkin valmistajat, toimittajat, tehdas
Tekniset tiedot
|
Toimintaaallonpituus |
1260-1620nm (SM) 850 nm (MM) |
Lisäyksen menetys |
Pienempi tai yhtä suuri kuin 1.0dB |
|
Aallonpituudesta riippuva menetys |
Pienempi tai yhtä suuri kuin 0,25 dB |
Polarisaatiosta riippuvainen häviö |
Pienempi tai yhtä suuri kuin 0,05 dB |
|
Lämpötilasta riippuvainen häviö |
Vähemmän tai yhtä suuri kuin 0,20 dB |
Palautustappio |
SM Suurempi tai yhtä suuri kuin 50 dB MM Suurempi tai yhtä suuri kuin 30 dB |
|
Cross Talk |
SM Suurempi tai yhtä suuri kuin 55 dB MM Suurempi tai yhtä suuri kuin 35 dB |
Vaihda aika |
Vähemmän tai yhtä suuri kuin 8 ms |
|
Toistettavuus |
Pienempi tai yhtä suuri kuin ±0.02dB |
Kestävyys |
Suurempi tai yhtä suuri kuin 107 kertaa |
|
Käyttöjännite |
3 tai 5V |
Kytkimen tyyppi |
Ei-lukittuva/lukitus |
|
Käyttölämpötila |
-20-70 astetta |
Varastointilämpötila |
-40-85 astetta |
|
Optinen teho |
Vähemmän tai yhtä suuri kuin 500 mW |
Ulottuvuus |
27.0P × 12.0L × 8,2 K mm |
Pin-määritykset
|
Tyyppi |
Optinen reitti |
Sähkökäyttö |
Tila-anturi |
||||||
|
1×2 |
Pin 1 |
Pin5 |
Pin6 |
Pin10 |
Kiinnitä 2-3 |
Kiinnitä3-4 |
Kiinnitä7-8 |
Kiinnitä 8-9 |
|
|
Lukitus |
P1-P2 |
-- |
-- |
GND |
V＋ |
Lähellä |
Avata |
Avata |
Lähellä |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Avata |
Lähellä |
Lähellä |
Avata |
|
|
Kiinnittymätön |
P1-P2 |
-- |
-- |
-- |
-- |
Lähellä |
Avata |
Avata |
Lähellä |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Avata |
Lähellä |
Lähellä |
Avata |
|
Mekaaniset mitat (yksikkö:mm)
Optinen reitti
Tilaustiedot
|
FSW |
-1X2- |
-Aallonpituus- |
- Kytkimen tyyppi- |
-Jännite- |
-kuitutyyppi- |
-Paketti- |
- kuidun pituus- |
-liitin- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Erikois＝0 |
Lukitus＝1 Lukitsematon＝2 MINI-salpa＝3 MINI Ei lukittuva＝4 Erikois＝0 |
3V=3 5V=5 Erikois＝0 |
SM28=1 50/125=5 62.5/125=6 Erikois＝0 |
Paljas kuitu=1 900um putki=3 Erikois＝0 |
0.25m=1 0.5m=2 1.0m=3 Erikois＝0 |
Ei mitään=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Erikois＝0 |
FAQ
1. Mikä on optomekaaninen kytkin
V: Opto-mekaaninen kytkin, jota kutsutaan vaihtoehtoisesti sähköoptiseksi kytkimeksi tai optiseksi kytkimeksi, palvelee optisten signaalien suuntaamista tai kytkemistä eri polkujen tai kanavien välillä valikoivasti. Se saavuttaa tämän muuttamalla fyysisesti optisen komponentin, kuten peilin tai prisman, sijaintia, mikä säätelee valon virtauksen suuntaa.
2. Mikä on parempi optinen tai mekaaninen kytkin?
V: Valinta optisten ja mekaanisten kytkimien välillä riippuu useista tekijöistä, mukaan lukien erityiset sovellusvaatimukset, budjettirajoitukset ja halutut suorituskykyominaisuudet. Sovelluksissa, joissa pieni välityshäviö, korkea luotettavuus ja laaja kaistanleveys ovat kriittisiä, optiset kytkimet voivat olla ensisijainen valinta. Toisaalta, jos kustannustehokkuus ja yksinkertaisuus ovat tärkeämpiä, mekaaniset kytkimet voisivat olla parempi vaihtoehto.
3. Mitä erilaisia optisia kytkimiä on?
V: Optiset kytkimet, joita kutsutaan myös optomekaanisiksi kytkimiksi, ovat laitteita, jotka on suunniteltu lähettämään signaaleja ja hallitsemaan tietovirtaa valon avulla. Toisin kuin perinteiset mekaaniset kytkimet, jotka perustuvat fyysisiin koskettimiin ja metallikomponentteihin, nämä kytkimet käyttävät valonsäteitä signaalien havaitsemiseen ja ohjaamiseen.
