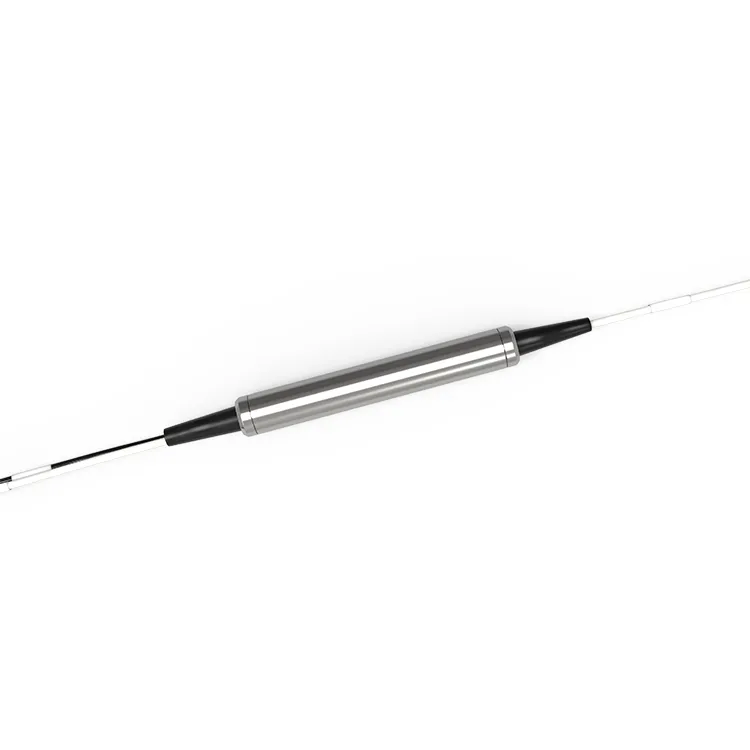

OTDR-suodatin 1625nm FWDM-komponentti

D-NETin OTDR FWDM 1625 -komponentti, joka käyttää TFF (Thin Film Filter) -tekniikkaa, pieni välityshäviö, erinomainen luotettavuus ja vakaus. OTDR 1625 -suodattimet soveltuvat valokuitukaapelin valvontajärjestelmään, OTDR.

Lähetä kysely

Kuvaus

Tekniset parametrit

Tuotteen kuvaus

OTDR (Optical Time Domain Reflectometer) on tekniikka, jota käytetään signaalin heijastumisen ja häviön havaitsemiseen kuituoptisissa viestintälinkeissä. FWDM OTDR 1625nm on suodatinkomponentti, jota käytetään suodattamaan pois optiset signaalit, joiden aallonpituus ei ole 1625 nm ja joka sopii FWDM-teknologiaan, joka on tekniikka, joka voi lähettää useita aallonpituisia optisia signaaleja yhdessä kuidussa. Käyttämällä OTDR FWDM 1625 -komponenttia voimme suodattaa muiden aallonpituuksien signaalit testauksen aikana ja keskittyä vain tavoiteaallonpituuden signaaleihin, mikä parantaa mittaustarkkuutta ja tarkkuutta.

Sovellukset

● Optiset vahvistimet
● CATV
● OTDR

Suositut Tagit: OTDR-suodatin 1625nm FWDM-komponentti, Kiina OTDR-suodatin 1625nm FWDM-komponenttien valmistajat, toimittajat, tehdas

Tuotteen tekniset tiedot

Aallonpituus	TX1625 RX1310/1490/1550nm	Tekniikka	TFF (ohutkalvosuodatin)
Passband	1600-1670nm	Heijastus	1260~1580
Passband ripple	Vähemmän tai yhtä suuri kuin 0,30 dB	IL @ Passband	Vähemmän tai yhtä suuri kuin 0,60 dB
Heijastusnauhan aaltoilu	Vähemmän tai yhtä suuri kuin 0,20 dB	IL @ Heijastus	Vähemmän tai yhtä suuri kuin 0,40 dB
Lähetyksen eristys (adj-kanava)	Suurempi tai yhtä suuri kuin 30 dB	Lähetyksen eristys (ei-adj-kanava)	Suurempi tai yhtä suuri kuin 50 dB
Heijastuseristys	Suurempi tai yhtä suuri kuin 15 dB	Polarisaatiosta riippuva häviö	Pienempi tai yhtä suuri kuin 0.1dB
Polarisaatiomuodon dispersio	Pienempi tai yhtä suuri kuin 0.2ps	Lämpöstabiilisuus	Pienempi tai yhtä suuri kuin 0.005N
Suuntavuus	Suurempi tai yhtä suuri kuin 50 dB	Palautustappio	Suurempi tai yhtä suuri kuin 45 dB
Optinen tehonkäsittely	Vähemmän tai yhtä suuri kuin 500 mW	Lämpötila	Käyttö -40 - 85 astetta Säilytys -40 85 asteeseen
Kuitutyyppi	SMF-28e	Pakkauksen koko	Teräs ∮5,5 x L34mm ABS 902010nm

Huom.
1) Kaikki tekniset tiedot perustuvat laitteisiin, joissa ei ole liittimiä, ja niillä on taattu aallonpituus, polarisaatio ja lämpötila.
2) PMD- ja kromaattiset dispersioarvot taataan suunnittelulla.
3) Teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta

Tilaustiedot

FW	- Paketti	- Liittimen tyyppi	U/A	-1625	- Kuitutyyppi	- Kuidun pituus
	S: Terästä	0: Ei liitintä	U: UPC		9: 0,9 mm kuitu	005: 0.5+/-0.1m
	B: ABS BOX	1: LC	V: APC		20:2,0 mm	01: 1.0+/-0.1m
	muut	2: SC			30:2,0 mm	muut
		3: FC			muut
		4: Muut

FAQ

K: Mikä on FWDM OTDR 1625nm:n tehtävä?

V: OTDR 1625 -suodattimien tehtävänä on mahdollistaa useiden optisten signaalien siirtäminen yhden valokaapelin kautta, mikä lisää tiedonsiirron tehokkuutta ja nopeutta verkossa.

K: Mikä on OTDR ja miten se toimii?

V: OTDR (Optical Time Domain Reflectometer) on laite, joka mittaa optisten pulssien avulla valokuitukaapelin pituutta, vaimennusta ja häviöominaisuuksia. Se lähettää suuritehoisen laserpulssin kuituun ja mittaa sitten heijastuneen valon määrittääkseen kaapelin kunnon.
