Tuotteen kuvaus

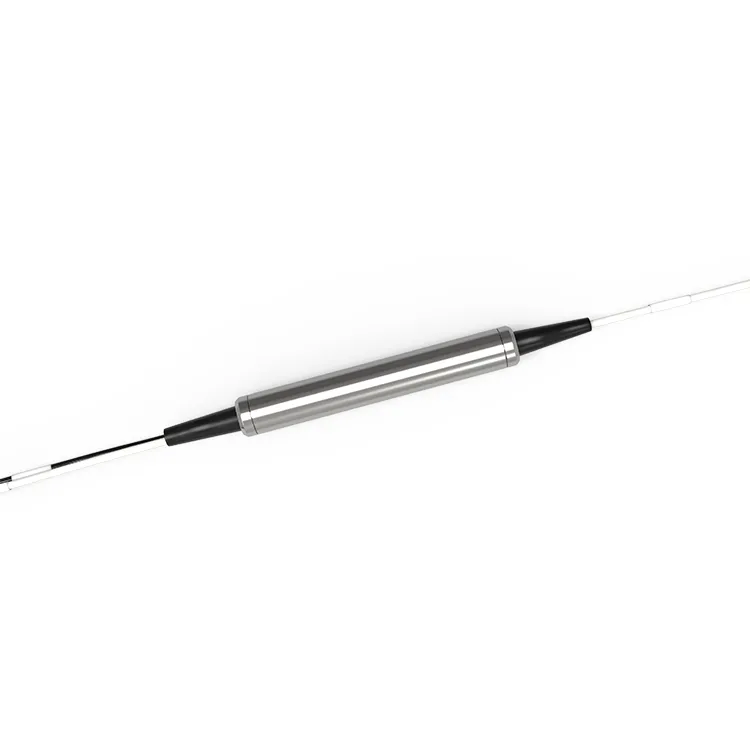

3-porttinen CWDM-suodatin CWDM ITU:n passiivikomponentti on kompakti, pienikokoinen ja sopii asennettavaksi ja integroitavaksi rajoitettuun tilaan. Sillä on alhainen lisäyshäviö, korkea kanavaeristys, alhainen polarisaatioon liittyvä häviö ja hyvä aallonpituusselektiivisyys. ITU CWDM -standardi määrittelee kiinteän joukon aallonpituuskanavia, yleensä alueella 1270-1610 nm, jotka voivat valita tietyt aallonpituudet optista multipleksointia ja demultipleksointia varten. Se voi tarjota tehokkaan optisen signaalin siirron ja hallinnan optisessa lähetyksessä ja optisissa verkkosovelluksissa.
Suositut Tagit: 3-porttinen cwdm-suodatin cwdm itu passiivikomponentti, Kiina 3-porttinen cwdm-suodatin cwdm itu passiivikomponenttien valmistajat, toimittajat, tehdas
Tuotteen tekniset tiedot
|
Aallonpituus |
1270nm ~ 1610nm (ITU) |
Kanavavälit |
20 nm ITU-verkot |
|
Passband |
Suurempi tai yhtä suuri kuin +/-7.5dB |
Tekniikka |
TFF (ohutkalvosuodatin) |
|
Passband aaltoilu |
Vähemmän tai yhtä suuri kuin 0,30 dB |
IL @ passband |
Vähemmän tai yhtä suuri kuin 0,60 dB |
|
Heijastusnauhan aaltoilu |
Vähemmän tai yhtä suuri kuin 0,20 dB |
IL @ Heijastus |
Vähemmän tai yhtä suuri kuin 0,40 dB |
|
Lähetyksen eristys (adj-kanava) |
Suurempi tai yhtä suuri kuin 30 dB |
Lähetyksen eristys (ei-adj-kanava) |
Suurempi tai yhtä suuri kuin 50 dB |
|
Heijastuseristys |
Suurempi tai yhtä suuri kuin 15 dB |
Polarisaatiosta riippuva häviö |
Pienempi tai yhtä suuri kuin 0.1dB |
|
Polarisaatiomuodon dispersio |
Pienempi tai yhtä suuri kuin 0.2ps |
Lämpöstabiilisuus |
Pienempi tai yhtä suuri kuin 0.005N |
|
Suuntavuus |
Suurempi tai yhtä suuri kuin 50 dB |
Palautustappio |
Suurempi tai yhtä suuri kuin 45 dB |
|
Optinen tehonkäsittely |
Vähemmän tai yhtä suuri kuin 500 mW |
Lämpötila |
Käyttö -40 - 85 astetta Säilytys -40 85 asteeseen |
|
Kuitutyyppi |
SMF-28e |
Pakkauksen koko |
5.5 x 34 |
Huom.
1) Kaikki tekniset tiedot perustuvat laitteisiin, joissa ei ole liittimiä, ja niillä on taattu aallonpituus, polarisaatio ja lämpötila.
2) PMD- ja kromaattiset dispersioarvot taataan suunnittelulla.
3) Teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
Tilaustiedot
|
RD-C |
- Paketti |
- Liittimen tyyppi |
U/A |
- Kanavasuunnitelma |
- Kuitutyyppi |
- Kuidun pituus |
|
|
S: Terästä |
0: Ei liitintä |
U: UPC |
27: 1270 |
25: 250um kuitu |
005: 0.5+/-0.1m |
|
|
G: Lasi |
1: LC |
V: APC |
29: 1290 |
90: 900um kuitu |
01: 1.0+/-0.1m |
|
|
2: SC |
31: 1310 |
|
muut |
||
|
|
3: FC |
muut |
|
|
||
|
|
4: Muut |
|
|
|
|
Esimerkki:RD-CS1U-27-2505: 3-porttinen CWDM 1270 LC/UPC 250um 0,5M kuituteräs.
