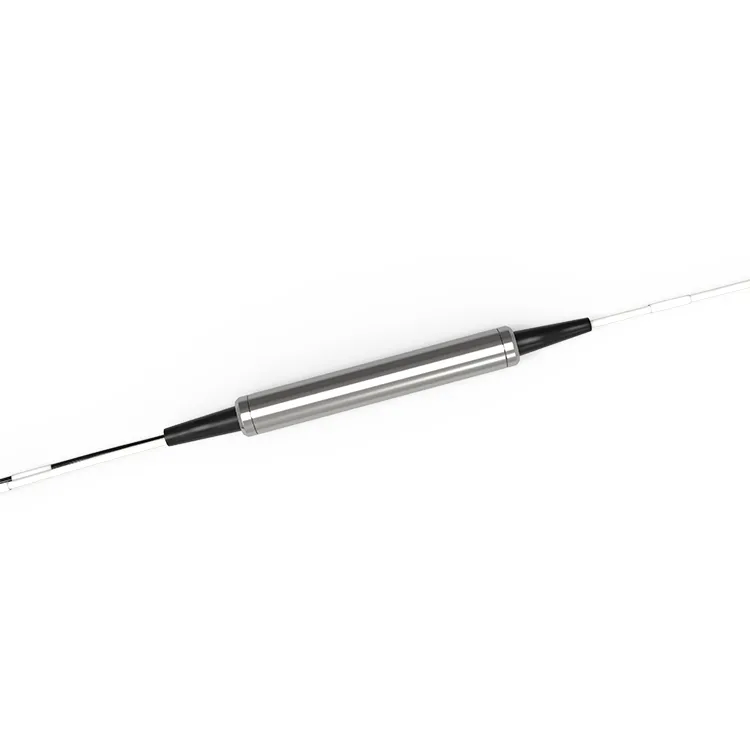

3-porttinen 50 GHz DWDM-suodattimen passiivinen komponentti

3-porttinen 50 GHz DWDM-suodatinkomponentti mahdollistaa useiden optisten signaalien multipleksoinnin ja demultipleksoinnin yhdellä kuidulla käyttämällä ITU-aallonpituusverkkoa. Yksittäisiä komponentteja on saatavilla ITU:n kanavavälillä 50 GHz. Tämä tekniikka tarjoaa täydellisen ratkaisun telekommunikaatioyrityksille, datakeskuksille ja yrityksille ympäri maailmaa.

Lähetä kysely

Kuvaus

Tekniset parametrit

Tuotetiedot

50 GHz:n DWDM-suodattimien taajuus 50 GHz voi seuloa ja moduloida optista signaalia 50 GHz:n kaistanleveydellä. 3-portti 50 GHz DWDM-suodatinkomponenttia voidaan käyttää lisäys-, irrotus- ja valvontapisteenä kuituoptisessa viestintäjärjestelmässä. DWDM-tekniikka voi lähettää useita optisia signaaleja eri aallonpituuksilla samanaikaisesti, mikä lisää huomattavasti kuituoptisten viestintäjärjestelmien siirtokapasiteettia. 50 GHz DWDM-suodattimia käytetään laajalti Access-verkoissa, Metro WDM -järjestelmissä, Long Haul WDM -järjestelmissä ja yritysverkoissa.

Suositut Tagit: 3-porttinen 50 GHz DWDM-suodattimen passiivinen komponentti, Kiina 3-porttinen 50 GHz DWDM-suodattimen passiivinen komponenttivalmistajat, toimittajat, tehdas

Tuotteen tekniset tiedot

Aallonpituusalue	C- tai L-kaistan ITU-kanavat 186,6 - 196,1 THz	Tekniikka	TFF (ohutkalvosuodatin)
Päästyskaistan leveys @ -0.5dB	Suurempi tai yhtä suuri kuin 0,22 nm	Tarttuminen päästökaistan aaltoilu	Vähemmän tai yhtä suuri kuin 0,40 dB
Tarttuminen lisäys menetys	Vähemmän tai yhtä suuri kuin 0,8 dB	Heijastuskaista aaltoilua	Vähemmän tai yhtä suuri kuin 0,20 dB
Heijastuksen lisäyshäviö	Vähemmän tai yhtä suuri kuin 0,40 dB	Tarttuminen eristys (adj-kanava)	Suurempi tai yhtä suuri kuin 20 dB
Tarttuminen eristäytyminen (ei-adj-kanava)	Suurempi tai yhtä suuri kuin 45 dB	Heijastuseristys	Suurempi tai yhtä suuri kuin 12 dB
Polarisaatiosta riippuvainen menetys	Vähemmän tai yhtä suuri kuin 0.2dB	Polarisaatiotila dispersio	Pienempi tai yhtä suuri kuin 0.2ps
Suuntavuus	Suurempi tai yhtä suuri kuin 50 dB	Palautustappio	Suurempi tai yhtä suuri kuin 45 dB
Optinen tehonkäsittely	Suurempi tai yhtä suuri kuin 500	Lämpötila	Toiminta: -40 - +85 astetta Tallennus: -40 - +85 astetta
Kuitutyyppi	SMF-28e	Pakkauksen koko	∮5,5 x L34mm

Huomautus:
1) Kaikki tekniset tiedot perustuvat laitteisiin, joissa ei ole liittimiä, ja niillä on taattu aallonpituus, polarisaatio ja lämpötila.
2) PMD- ja kromaattiset dispersioarvot ovat suunnittelun takaamia.3) Teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Tilaustiedot

RD-D	- Paketti	- Liitin Tyyppi	U/A	- Kanavasuunnitelma	- Kuitutyyppi	- Kuidun pituus	-50G
	S: Terästä	0: Ei liitintä	U: UPC	C19	25: 250um kuitu	005: 0.5+/-0.1m	50G:50GHZ
	G: Lasi	1: LC	V: APC	C20	90: 900um kuitu	01: 1.0+/-0.1m
		2: SC		C21		muut
		3: FC		muut
		4: Muut

Esimerkki:RD-DS1U-C19-2505-50G: 3-porttinen 50GHZ DWDM C19 1562,23 nm LC/UPC 250um 0,5M kuituteräs.

UKK

K: Mikä on 3-portin 50 GHz DWDM ITU -komponentti?

V: 3-portin 50 GHz DWDM ITU -komponentti on eräänlainen optinen komponentti, joka mahdollistaa useiden valon aallonpituuksien multipleksoinnin (yhdistettämisen) ja demultipleksoinnin (erottamisen) optisessa verkossa. Se on suunniteltu toimimaan ITU (International Telecommunication Union) -verkossa, joka määrittää joukon vakioaallonpituuksia käytettäväksi optisessa viestinnässä.

K: Mikä on 3-portin 50 GHz DWDM ITU -komponentin lisäyshäviö?

V: {{0}}portin 50GHz DWDM ITU -komponentin lähetysvaimennus on tyypillisesti alle 0,8 dB; Heijastuksen lisäysvaimennus alle 0,40 dB.
