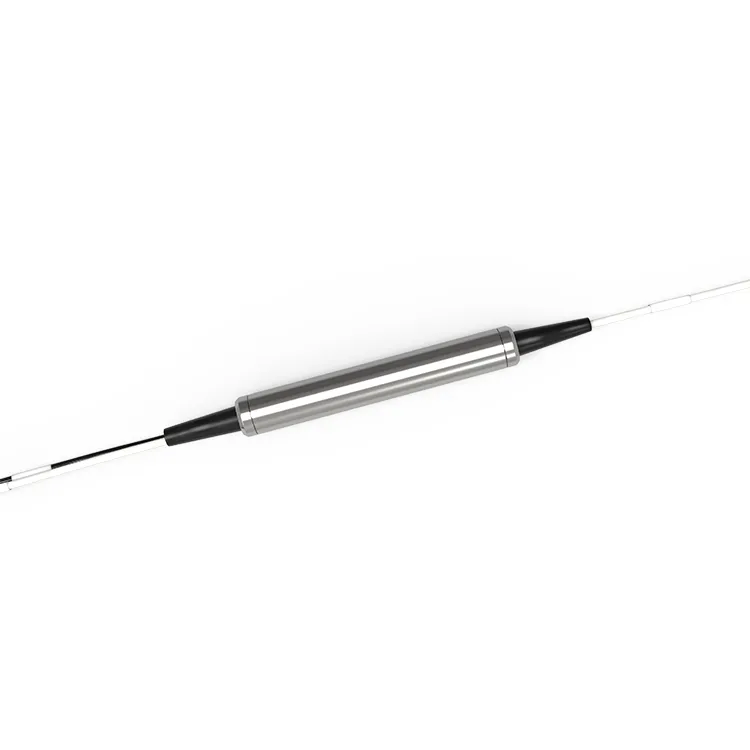

FWDM-suodatin TX1550 RX1310 1490 Passiivinen komponentti

FWDM on tärkeä komponentti optisissa viestintäjärjestelmissä, kuten kuitu-kotiin (FTTH) ja tietoliikenneverkoissa. Se mahdollistaa tehokkaan tiedonsiirron pidemmillä etäisyyksillä minimaalisella signaalin heikkenemisellä. TX-signaalia 1550 nm:ssä käytetään yleisesti pitkän matkan kuituoptisessa viestinnässä, koska sen vaimennussuhde on pienempi verrattuna lyhyempiin aallonpituuksiin. Toisaalta RX-signaaleja aallonpituudella 1310nm ja 1490nm käytetään yleisesti passiivisissa optisissa verkoissa (PON) lyhyen ja keskipitkän matkan siirtoon.

Lähetä kysely

Kuvaus

Tekniset parametrit

Tuotteen kuvaus

FWDM Filter TX1550 RX1310 1490 Passive Component on erittäin tehokas ja luotettava optinen viestintäkomponentti, joka on suunniteltu erottamaan ja yhdistämään aallonpituuksia vaihtelevilla tehotasoilla. Optisen jakotekniikan avulla se jakaa signaalit eri aallonpituuksille lähetystä varten, mikä parantaa viestinnän tehokkuutta ja varmistaa vakaamman tiedonsiirron. Tämä parantaa merkittävästi optisen viestintäjärjestelmän yleistä suorituskykyä. Sitä käytetään laajasti optisissa vahvistimissa ja CATV-sovelluksissa.

Suositut Tagit: fwdm filter tx1550 rx1310 1490 passiivinen komponentti, Kiina fwdm filter tx1550 rx1310 1490 passiivikomponenttien valmistajat, toimittajat, tehdas

Tuotteen tekniset tiedot

Aallonpituus	TX1550 RX1310/1490nm	Tekniikka	TFF (ohutkalvosuodatin)
Passband	1540-1650nm	Heijastus	1260~1360&1480~1500
Passband ripple	Vähemmän tai yhtä suuri kuin 0,30 dB	IL @ Passband	Vähemmän tai yhtä suuri kuin 0,60 dB
Heijastusnauhan aaltoilu	Vähemmän tai yhtä suuri kuin 0,20 dB	IL @ Heijastus	Vähemmän tai yhtä suuri kuin 0,40 dB
Lähetyksen eristys (adj-kanava)	Suurempi tai yhtä suuri kuin 30 dB	Lähetyksen eristys (ei-adj-kanava)	Suurempi tai yhtä suuri kuin 50 dB
Heijastuseristys	Suurempi tai yhtä suuri kuin 15 dB	Polarisaatiosta riippuva häviö	Pienempi tai yhtä suuri kuin 0.1dB
Polarisaatiomuodon dispersio	Pienempi tai yhtä suuri kuin 0.2ps	Lämpöstabiilisuus	Pienempi tai yhtä suuri kuin 0.005N
Suuntavuus	Suurempi tai yhtä suuri kuin 50 dB	Palautustappio	Suurempi tai yhtä suuri kuin 45 dB
Optinen tehonkäsittely	Vähemmän tai yhtä suuri kuin 500 mW	Lämpötila	Käyttö -40 - 85 astetta Säilytys -40 85 asteeseen
Kuitutyyppi	SMF-28e	Pakkauksen koko	Teräs ∮5,5 x L34mm ABS 902010nm

Huom.
1) Kaikki tekniset tiedot perustuvat laitteisiin, joissa ei ole liittimiä, ja niillä on taattu aallonpituus, polarisaatio ja lämpötila.
2) PMD- ja kromaattiset dispersioarvot taataan suunnittelulla.
3) Teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Tilaustiedot

FW	- Paketti	- Liittimen tyyppi	U/A	-55	- Kuitutyyppi	- Kuidun pituus
	S: Terästä	0: Ei liitintä	U: UPC	55: 1550 nm	9: 0,9 mm kuitu	005: 0.5+/-0.1m
	B: ABS BOX	1: LC	V: APC		20:2,0 mm	01: 1.0+/-0.1m
	muut	2: SC			30:2,0 mm	muut
		3: FC			muut
		4: Muut

FAQ

K: Mitä FWDM TX 1550nm RX 1310 / 1490nm tarkoittaa?

V: Tämä FWDM-laite voi vastaanottaa signaalin 1310nm tai 1490nm ja samanaikaisesti lähettää signaalin 1550nm. Tarkoituksena on lähettää useita signaaleja yhdellä kuidulla.

K: Mitä tiedonsiirtonopeuksia FWDM TX 1550nm RX 1310 / 1490nm tukee?

V: Laite tukee erilaisia tiedonsiirtonopeuksia, mukaan lukien 1Gbps, 10Gbps, 40Gbps ja 100Gbps jne.

K: Mikä on FWDM TX 1550nm RX 1310 / 1490nm rooli?

V: Laite voi erottaa signaalin 1310nm tai 1490nm signaalista 1550nm vähentääkseen signaalien välisiä häiriöitä ja parantaakseen signaalin laatua lähetyksen aikana.
