Ominaisuudet
● Hot-Pluggable SFP-paketti
● Duplex LC -liitin
● 10 GHz ITU Grid, C Band
● Virtalähde:+3.3V
● Metallikuori sähkömagneettisten häiriöiden vähentämiseksi
● Virrankulutus<1.5W
● Lämpötila-alue: 0~ 70 astetta
Tuotetiedot

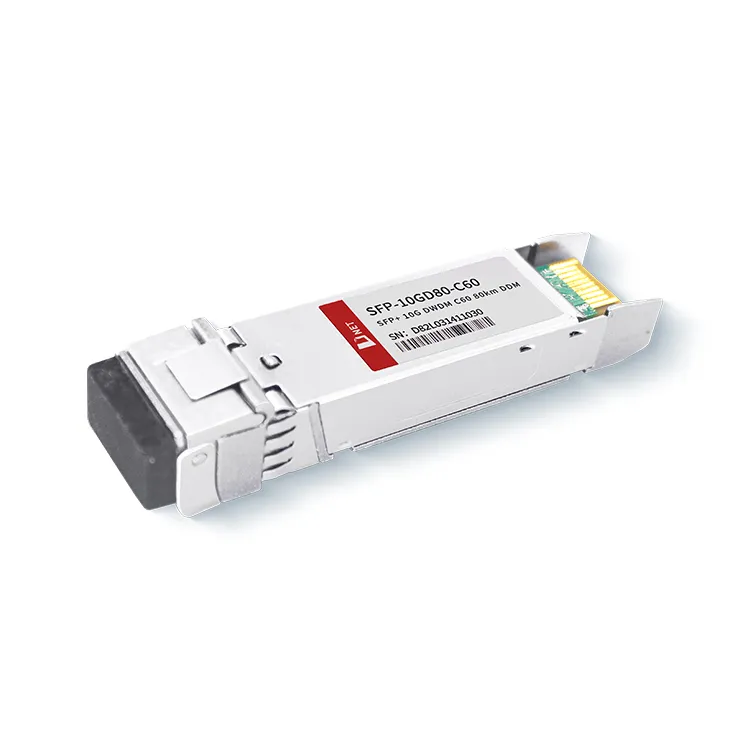

D-netin 10G DWDM 80KM C60 optinen lähetin-vastaanotin tukee bittinopeuksia 9,95 - 11,3 Gb/s. Hyödyntämällä DWDM-tekniikkaa tämä lähetin-vastaanotin mahdollistaa useiden aallonpituuksien samanaikaisen siirron yhden optisen kuidun yli, mikä parantaa verkon kapasiteettia ja optimoi kaistanleveyden käyttöä. C60-merkintä tarkoittaa, että moduuli toimii C-kaistan aallonpituusalueella. SFP+ DWDM 80KM C60 -lähetin-vastaanottimia käytetään yleisesti 10GBASE-ZR/ZW Ethernet-, Sonet OC-192/SDH-, 10G Fibre Channel- ja DWDM-verkoissa.
Suositut Tagit: SFP+10G DWDM C60 80km, Kiina SFP+10G DWDM C60 80 km valmistajat, toimittajat, tehdas
Absoluuttiset enimmäisarvosanat
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
|
Varastointilämpötila |
TS |
-40 |
+85 |
tutkinnon |
|
|
Kotelon käyttölämpötila |
TA |
0 |
70 |
tutkinnon |
|
|
Suurin syöttöjännite |
Vcc |
-0.5 |
4 |
V |
|
|
Suhteellinen kosteus |
RH |
0 |
85 |
% |
Sähköiset ominaisuudet
(TOP=0 - 70aste , VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Syöttöjännite |
Vcc |
3.135 |
3.465 |
V |
||
|
Syöttövirta |
Icc |
450 |
mA |
|||
|
Virrankulutus |
P |
1.5 |
W |
|||
|
Lähetinosasto |
||||||
|
Tulon differentiaalinen impedanssi |
Rsisään |
100 |
Ω |
1 |
||
|
Tx-tulon yksipäinen DC-jännitetoleranssi (viite VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differentiaalinen tulojännitteen heilahdus |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Lähetyksen estojännite |
VD |
2 |
Vcc |
V |
3 |
|
|
Lähetyksen salliva jännite |
VFI |
Vee |
Vee+0.8 |
V |
||
|
Vastaanotinosasto |
||||||
|
Single Ended Output Voltage Voltage Toleranssi |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Voltage |
Vo |
300 |
850 |
mV |
||
|
Rx-lähdön nousu- ja laskuaika |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-vika |
VLOS vika |
2 |
VccHOST |
V |
5 |
|
|
LOS Normaali |
VLOS-normi |
Vee |
Vee+0.8 |
V |
5 |
|
Optiset parametrit
(TOP=0 - 70aste , VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Lähetinosasto |
||||||
|
Optinen aallonpituus - elämän loppu |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Optinen aallonpituus - elämän alku |
λ |
X-25 |
X |
X+25 |
pm |
|
|
Keskimääräinen optinen teho |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Laser sammutusvirta |
Poff |
-30 |
dBm |
|||
|
Extinction Ratio |
ER |
8.2 |
dB |
|||
|
Lähettimen hajaantumisrangaistus |
TDP |
3.0 |
dB |
2 |
||
|
Suhteellisen voimakkuuden kohina |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinen paluuhäviön sietokyky |
20 |
dB |
||||
|
Vastaanotinosasto |
||||||
|
Keskimmäinen aallonpituus |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los jälkiruoka |
LOSD |
-24 |
dBm |
|||
|
Los Hystereesi |
LOSH |
0.5 |
dB |
|||
|
Ylikuormitus |
la |
-7 |
dBm |
5 |
||
|
Vastaanottimen heijastus |
Rrx |
-12 |
dB |
|||
Tilaustiedot
|
Osanumero |
Kuvaus |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 lähetin-vastaanotin Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Yksitila |
FAQ
1. Mikä on DWDM SFP?
V: DWDM SFP Optical -moduuli kuuluu eräänlaiseen WDM-optiseen moduuliin. SFP+ DWDM 80KM C60 -lähetin-vastaanotin käyttää DWDM-tekniikkaa, joka käyttää eri aallonpituuksia useiden optisten signaalien uudelleenkäyttöön optiseen kuituun tiedon siirtämiseen.
2. Mitä SFP tarvitaan pitkän matkan yhteys?
V: Standard Single Mode SFP:t voivat lähettää jopa 10 km, kun taas Extended Single Mode SFP:t jopa 80 km. Lyhyemmille matkoille ja halvemmille vaihtoehdoille monimuotoiset SFP:t ovat loistava ratkaisu. Standardi monimuotoinen SFP voi lähettää jopa 500 metriä, kun taas laajennettu monimuotoinen SFP jopa 2 km.
