D-netin Optical Transceiver Module -palvelu
----
●Takuun kesto: Nauti ostoksellesi rauhoittavasta kolmen vuoden takuusta.
●Yhteensopivuustakuu: D-NET-osaaminen ulottuu yhteensopivuuspalveluihin, mikä varmistaa, että optiset moduulimme integroituvat saumattomasti johtavien valmistajien laitteiden kanssa.
●Räätälöity tarpeidesi mukaan: Räätälöinti on avainasemassa D-NETissä. Tarjoamme OEM-räätälöintiä, ja voit halutessasi personoida tuotteitasi värillisillä logoetiketillä.
●Nopea toimitus: Odota nopeaa palvelua, jonka yleinen toimitusaika on vain 3 päivää.
●Kuriiri huippuosaaminen: Luota luotettaviin ja laadukkaisiin kuriirikumppanuuksiimme, mukaan lukien SF, FedEx, DHL, UPS ja muut kattavat toimitusratkaisut.
Ominaisuudet
● Hot Plugggable
● 147nm CWDM EML-lähetin, APD-valoilmaisin
● Lähetysetäisyys on jopa 80 km SMF-liitännän kautta
● 2-langallinen liitäntä hallintamäärityksiä varten, joka on yhteensopiva digitaalisen SFF 8472 -diagnostiikkavalvontaliitännän kanssa
● RoHS-yhteensopiva
Sovellukset
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G kuitukanava
● CWDM-verkot
Tuotetiedot
Tämä optinen lähetin-vastaanotin toimii 1470 nm:n aallonpituudella erityisesti CWDM-spektrin sisällä, mikä helpottaa signaalien tehokasta multipleksointia ja demultipleksointia CWDM-järjestelmissä. Suurin 80 kilometrin lähetysetäisyys soveltuu hyvin pitkän matkan tietoliikenneverkkoihin, joissa laajempi ulottuvuus on välttämätöntä.
Suositut Tagit: SFP+10G CWDM 1470km 80km, Kiina SFP+10G CWDM 1470km 80km valmistajat, toimittajat, tehdas
Absoluuttiset enimmäisarvosanat
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
|
Varastointilämpötila |
TS |
-40 |
+85 |
tutkinnon |
|
|
Kotelon käyttölämpötila |
KIITOS |
0 |
70 |
tutkinnon |
|
|
Suurin syöttöjännite |
Vcc |
-0.5 |
4 |
V |
|
|
Suhteellinen kosteus |
RH |
0 |
85 |
% |
Sähköiset ominaisuudet
(TOP=0 - 70aste , VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Syöttöjännite |
Vcc |
3.135 |
3.465 |
V |
|
Syöttövirta |
ICC |
600 |
äiti |
|||
|
Virrankulutus |
P |
2 |
W |
|||
|
Lähetinosasto |
||||||
|
Tulon differentiaalinen impedanssi |
Rin |
100 |
Ω |
1 |
||
|
Tx-tulon yksipäinen tasajännite Toleranssi (viite VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differentiaalinen tulojännitteen heilahdus |
Vin, s |
180 |
700 |
Mv |
2 |
|
|
Lähetyksen estojännite |
VD |
2 |
Vcc |
V |
3 |
|
|
Lähetyksen salliva jännite |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Vastaanotinosasto |
||||||
|
Single Ended Output Voltage Voltage Toleranssi |
V |
-0.3 |
4 |
V |
||
|
Rx lähtö diff jännite |
Vo |
300 |
850 |
Mv |
||
|
Rx-lähdön nousu- ja laskuaika |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-vika |
VLOS vika |
2 |
VccHOST |
V |
5 |
|
|
LOS Normaali |
VLOS-normi |
Vee |
Vee+0.8 |
V |
5 |
|
Huom
1. Se on kytketty suoraan TX-datatulonastoihin AC-kytkennällä nastoista laserohjaimen IC:hen.
2. LOS on konfiguroitu avoimen kollektorin ulostuloksi. Se tulee vetää ylös isäntälevyllä 4,7 kΩ - 1 0 kΩ vastuksella. Normaalin toiminnan aikana se tulostaa logiikan 0; jos signaali katoaa, se tulostaa logiikan
3. Suurin kelvollinen jännite, jonka se sietää, on 5,5 V.
Optiset parametrit
(TOP=0 - 70 astetta, VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Lähetinosasto |
||||||
|
Keskimmäinen aallonpituus |
λc |
λ-6.5 |
λ+6.5 |
NM |
||
|
spektrin leveys |
Δλ |
1 |
NM |
|||
|
Keskimääräinen optinen teho |
Pavg |
0 |
+4 |
Dbm |
1 |
|
|
Laser sammutusvirta |
Höpö höpö |
-30 |
dBm |
|||
|
Extinction Ratio |
ER |
8.2 |
Db |
|||
|
Lähettimen hajaantumisrangaistus |
TDP |
3.0 |
Db |
2 |
||
|
Suhteellisen voimakkuuden kohina |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinen paluuhäviön sietokyky |
20 |
Db |
||||
|
Vastaanotinosasto |
||||||
|
Keskimmäinen aallonpituus |
λr |
1260 |
1620 |
NM |
||
|
Vastaanottimen herkkyys (OMA) |
Sen |
-23 |
Dbm |
4 |
||
|
Stressiherkkyys (OMA) |
SenST |
-21 |
Dbm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
Dbm |
||
|
Los jälkiruoka |
LOSD |
-24 |
Dbm |
|||
|
Los Hystereesi |
LOSH |
0.5 |
Db |
|||
|
Ylikuormitus |
la |
-7 |
Dbm |
5 |
||
|
Vastaanottimen heijastus |
Rrx |
-12 |
Db |
Huom
1. Keskimääräiset teholuvut ovat vain informatiivisia, IEEE802.3ae:n mukaan.
2. 12dB heijastus.
3. Stressivastaanotintestien ehdot IEEE802.3ae:n mukaan. CSRS-testaus edellyttää, että isäntälevy on SFF-8431-yhteensopiva.
4. Vastaanottimen ylikuormitus määritelty OMA:ssa ja pahimmassa kattavassa rasitussa tilassa.
Tilaustiedot
|
Osanumero |
Kuvaus |
|
SFP-10GC80-C60 |

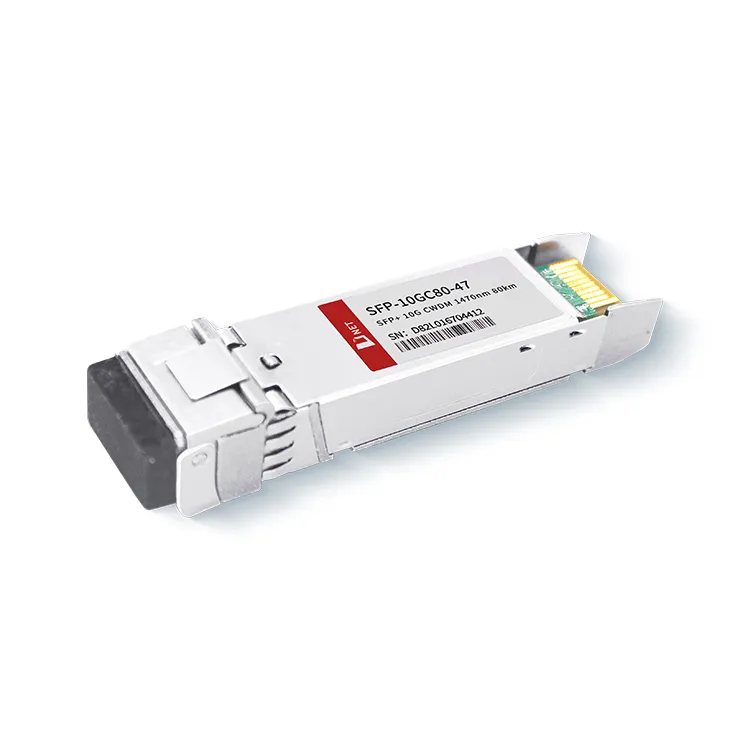

10 Gb/s 80 km CWDM SFP+ lähetin-vastaanotin Hot Pluggable, Duplex LC, +3.3V, 1470nm, CWDM EML&APD, Yksitila |
UKK
1. Mihin 10G SFP+ -portteja käytetään?
V: 10G SFP+ lähettää yleensä optista aallonpituudella 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH 10 Gbps:lle, kuitukanavalle, gigabitin Ethernetille, 10 gigabitin Ethernetille ja muille sovelluksille, mukaan lukien DWDM-linkit.
2. Voinko käyttää SFP+-lähetin-vastaanottimia SFP28-porteissa?
V: SFP+ (10 Gigabit Ethernet) lähetin-vastaanottimia ei voida käyttää suoraan SFP28 (25 Gigabit Ethernet) -porteissa. Vaikka sekä SFP+- että SFP28-moduulit käyttävät samaa muototekijää, ne toimivat eri nopeuksilla. SFP+-moduulit tukevat jopa 10 Gbps:n tiedonsiirtonopeuksia, kun taas SFP28-moduulit tukevat 25 Gbps:n tiedonsiirtonopeuksia. Lisäksi SFP28-portit on suunniteltu tukemaan korkeampia tehotasoja, joita tarvitaan 25 Gbps:n toimintaan. Siksi SFP+-lähetin-vastaanottimen käyttäminen SFP28-portissa ei ole yhteensopivaa eikä toimi.
