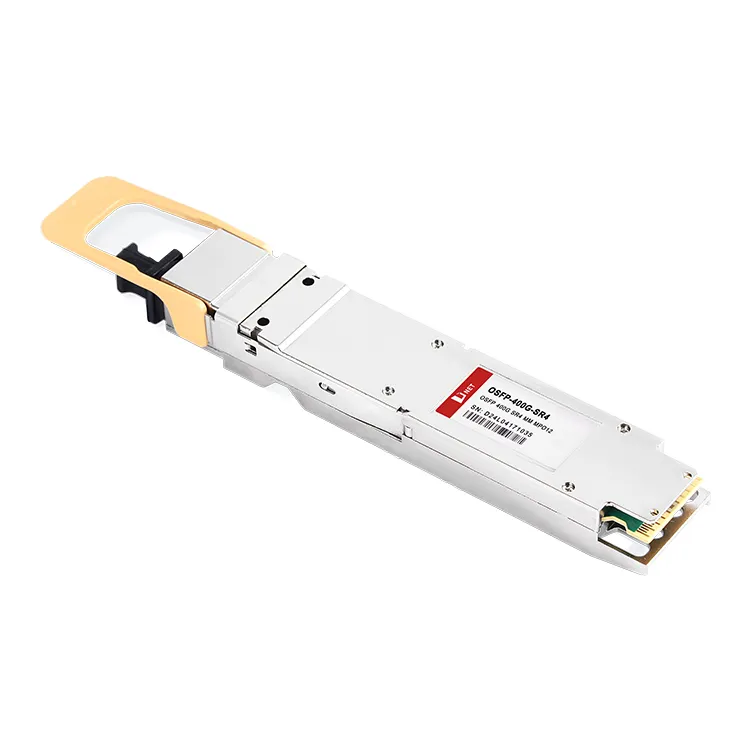

Kuvaus

Tekniset parametrit

Tuotteen ominaisuudet

OSFP sarja optinen Käyttöliittymä
●4x100G PAM4 uusittu 400GAUI-4 sähköliitäntä

● Aktiivinen optinen kaapeli
●4-kanavaiset VCSEL-ryhmät ja 4-kanavaiset PIN-valokuvatunnistimet
●Linkin enimmäispituus 60 m OM3:lla tai 100 m OM4:llä

OSFP MSA -yhteensopiva
● Hot Pluggable OSFP -muotokerroin
● Yhteensopiva OSFP Module Specification Rev 5:n kanssa.0
●Yhteensopiva CMIS 5.2:n kanssa

Tuki pöytäkirja
●Yhteensopiva IEEE 802.3db:n kanssa
●Yhteensopiva IEEE 802.3ck:n kanssa

Matala Tehon kulutus
●Alle 8 W lämpötila-alueella 0 - 70 astetta

Sovellukset

● 400GBASE-SR4 400G Ethernet
●Palvelukeskus

Suositut Tagit: 400g osfp sr4 mm optinen lähetin-vastaanotin, Kiina 400g osfp sr4 mm mpo12 optinen lähetinvastaanotin valmistajat, toimittajat, tehdas

Absoluuttiset enimmäisarvosanat

Parametri	Symboli	Min	Max	Yksikkö
Säilytyslämpötila	Ts	-40	85	.C
Kotelo operointi tempearvosana	Yläosa	0	70	.C
Suhteellinen Kosteus (ei kondensaatiota)	RH	15	85	%
Syöttöjännite	Vcc	-0.5	3.6	V
Vastaanottimen vauriokynnys, per kaista	PRdmg	5		Dbm

Suositellut käyttöolosuhteet

Parametri	Symboli	Min	Max	Yksikkö
Käyttökotelon lämpötilaaikakausi	Yläosa	0	70	.C
Suhteellinen Kosteus (ei tiivistyvä)	RH	15	85	%
Virtalähteen jännite	Vcc	3.135	3.465	V
Kaikki yhteensä Tehon kulutus	PC	-	8	W
Syöttövirta kohden loppu			2.55	A
Bitti Tahti	BR		425	Gbps
Kuidun pituus päällä OM3 Rahamarkkinarahasto			60	m
Kuidun pituus päällä OM4 Rahamarkkinarahasto			100	m
I2C Kello Taajuus	0		400	kHz

Huomautuksia:

1. Kun käyttöjännite on 3,465 V ja kotelon lämpötila 70 astetta

Lähettimen optinen liitäntä

Parametri		Symboli	Min	Tyypillinen	Max	Yksikkö
Tiedonsiirtonopeus kaistaa kohden		TOHTORI		53.125		GBd
Modulaatiomuoto			PAM4
Keskiaallonpituus 1		λ	840	860	868	NM
RMS-spektrin leveys		σ			0.6	NM
Keskimääräinen laukaisuteho jokaisella kaistalla		Pavg	-4.6		4	Dbm
Optinen teho OMA, jokainen kaista, max		POMA	3.5			Dbm
OMAulkoinen, jokainen kaista min	max (TECQ, TDECQ)<1.8 dB		max [-2.6 , max(TECQ,TECQ) –4.4]			Dbm
OMAulkoinen, jokainen kaista min	1,8 < max (TECQ, TDECQ) < 4,4 dB		max [-2.6 , max(TECQ,TECQ) –4.4]			Dbm
Lähetin- ja dispersiosilmukkasuljin (TDECQ), jokainen kaista		TDECQ			4.4	Db
Lähettimen silmäsuljin PAM4:lle (TECQ), jokaisella kaistalla		TECQ			4.4	Db
Extinction suhde		ER	2.5			dB
Lähettimen tehoretki, jokainen kaista					2.3	Dbm
Optinen paluuhäviön sietokyky		ORLT			14	Db
Optinen teho TX POIS					-30	Dbm
Ympyröity fluxb2			Suurempi tai yhtä suuri kuin 86 % 19 um:ssa Vähemmän tai yhtä suuri kuin 30 % 4,5 um:ssa
Ympyröity fluxb2

Huomautuksia:

1. Määritelty käytetyn laserin suorituskyvyn mukaan.

2. Mitattu tyyppiin A1a.2 tai tyyppiin A1a.3 tai A1a.4, 50 um kuitu IEC:n 61280-1-4 mukaisesti

Vastaanottimen optinen liitäntä

Parametri		Symboli	Min	Tyypillinen	Max	Yksikkö
Tiedonsiirtonopeus kaistaa kohden		BR		53.125		Gbd
Modulaatiomuoto			PAM4
Keskiaallonpituus 1		λ	842	885	948	NM
Vahinkojen kynnys			5			Dbm
Keskimääräinen vastaanottoteho jokaisella kaistalla			-6.4		4	Dbm
Vastaanota virtaa jokaisella kaistalla (OMAouter)						Dbm
Vastaanottimen heijastuskyky		Rr				Db
Vastaanottimen herkkyys, jokainen kaista1			RS=max (-4,6, TECQ –6,4)			Dbm
Korostettu vastaanottimen herkkyys, jokainen kaista					-2	Dbm
Rx LOS	Väitä		-15			Dbm
	Peruuttaa väitteet				-7.5	Dbm
	Hystereesi		0.5		5	Db

Huomautuksia:

1. Vastaanottimen herkkyys on informatiivinen ja se on määritelty lähettimelle, jonka arvo on TECQ. Mitattu TP3:n vaatimustenmukaisuustestisignaalilla BER=2.4E-4 Pre-FEC:lle.

Tilaustiedot

Osa numero	Kuvaus
OSFP-400G-SR4	400G OSFP SR4% 2cMPO12% 2c100m % 2c 850 nm % 2cMMF

UKK

K: Millaisia liittimiä 400G OSFP SR4 käyttää?

V: 400G OSFP SR4 käyttää MPO/MTP-kuituliittimiä, mikä tarjoaa suuremman tiheyden ja nopeammat asennusajat.

K: Millaisia tiedonsiirtonopeuksia 400G OSFP SR4 tukee?

V: 400G OSFP SR4 tukee useita tiedonsiirtonopeuksia, mukaan lukien 400G Ethernet, 200G Ethernet ja 100G Ethernet. Tämä tekee siitä monipuolisen ja mukautuvan erilaisiin verkkovaatimuksiin.
