Tuotetiedot

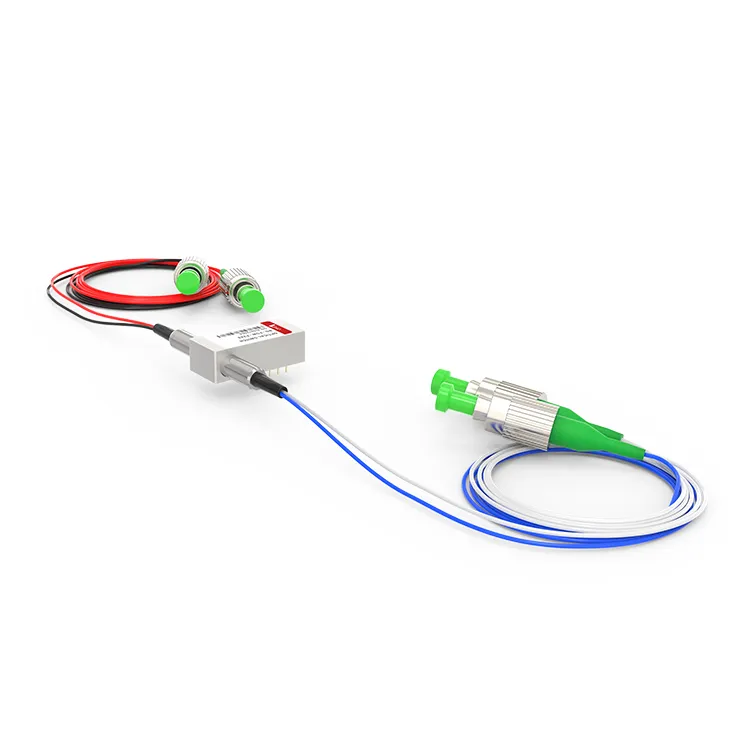

F2X2 optomekaaninen kytkin toimii joko ohjaamalla tai estämällä optisen tulosignaalin optisen kanavan yhdistämiseksi optiseen valokuituun. Lukitusversio säilyttää valitun optisen polun myös taajuusmuuttajan signaalin poistamisen jälkeen, kun taas lukitsematon versio on oletuksena joko päällä tai pois päältä, kun virta katkeaa. F2X2-mekaanisen optisen kytkimen välitysvaimennus on alle 1.0dB ja nopea vasteaika, mikä mahdollistaa optisten signaalien kytkemisen nanosekuntitasolla ja täyttää näin nopean tiedonsiirron vaatimukset.
Suositut Tagit: f2x2 opto-mekaaninen optinen kytkin, Kiina f2x2 opto-mekaanisten optisten kytkimien valmistajat, toimittajat, tehdas
Tuotteen tekniset tiedot
|
Toimintaaallonpituus |
1240-1680nm (SM) |
Lisäyksen menetys |
Pienempi tai yhtä suuri kuin 1.0dB |
|
Aallonpituudesta riippuva menetys |
Pienempi tai yhtä suuri kuin 0,25 dB |
Polarisaatiosta riippuvainen häviö |
Pienempi tai yhtä suuri kuin 0,05 dB |
|
Lämpötilasta riippuvainen häviö |
Vähemmän tai yhtä suuri kuin 0,20 dB |
Palautustappio |
SM Suurempi tai yhtä suuri kuin 55 dB |
|
Risti keskustelu |
SM Suurempi tai yhtä suuri kuin 70 dB |
Vaihda aika |
Vähemmän tai yhtä suuri kuin 8 ms |
|
Toistettavuus |
Pienempi tai yhtä suuri kuin ±0.02dB |
Kestävyys |
Suurempi tai yhtä suuri kuin 107 kertaa |
|
Käyttöjännite |
3 tai 5V |
Kytkimen tyyppi |
Ei-lukittuva/lukitus |
|
Käyttölämpötila |
-20-70 astetta |
Varastointilämpötila |
-40-85 astetta |
|
Optinen teho |
Vähemmän tai yhtä suuri kuin 500 mW |
Ulottuvuus |
27.{1}}P × 12,5 L × 8,4 K mm |
Pin-määritykset
|
Tyyppi |
Optinen reitti |
Sähkökäyttö |
Tila-anturi |
||||||
|
F2×2 |
Pin 1 |
Pin 5 |
Pin 6 |
PIN 10 |
Kiinnitä 2-3 |
Kiinnitä 3-4 |
Kiinnitä 7-8 |
Kiinnitä 8-9 |
|
|
Lukitus |
P1-P4,P2-P3 |
-- |
-- |
GND |
V＋ |
Lähellä |
Avata |
Avata |
Lähellä |
|
P1-P3,P2-P4 |
V＋ |
GND |
-- |
-- |
Avata |
Lähellä |
Lähellä |
Avata |
|
|
Kiinnittymätön |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
Lähellä |
Avata |
Avata |
Lähellä |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
GND |
Avata |
Lähellä |
Lähellä |
Avata |
|
Mekaaniset mitat (yksikkö:mm)
Optinen reitti
Tilaustiedot
|
RD-FSW |
-F2X2- |
-Aallonpituus- |
- Kytkimen tyyppi- |
-Jännite- |
-kuitutyyppi- |
-Paketti- |
- kuidun pituus- |
-liitin- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Erikois＝0 |
Lukitus＝1 Lukitsematon＝2 MINI-salpa＝3 MINI Ei lukittuva＝4 Erikois＝0 |
3V=3 5V=5 Erikois＝0 |
SM28=1 50/125=5 62.5/125=6 Erikois＝0 |
Paljas kuitu=1 900um putki=3 Erikois＝0 |
0.25m=1 0.5m=2 1.0m=3 Erikois＝0 |
Ei mitään=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Erikois＝0 |
