Ominaisuudet
● 10 GHz ITU Grid, C Band
● DWDM EML-lähetin, APD-valotunnistin
● SMF-yhteyden siirtoetäisyys jopa 80 km
● Yhteensopivalla SFF 8472 -digitaalidiagnostiikkavalvontaliittymällä
● Virrankulutus<1.5W
● RoHS-yhteensopiva
Sovellukset
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G kuitukanava
● DWDM-verkot
Tuotetiedot

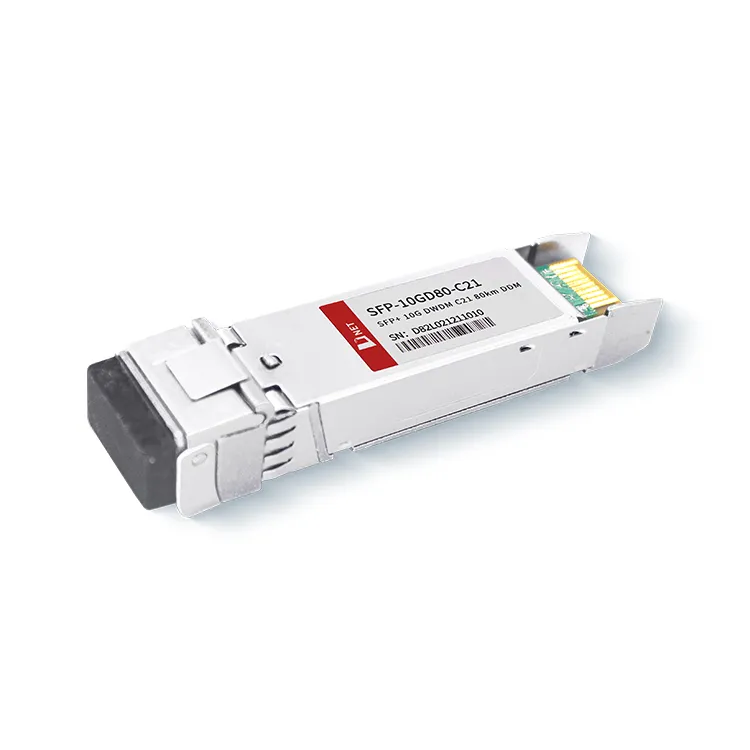

SFP-10GD80-C21 on suunniteltu 10 Gb/s sarjaoptisiin tietoliikennesovelluksiin, joissa se muuntaa 10 Gb/s sarjamuotoisen sähköisen datavirran vastaavaksi 10 Gb/s optiseksi lähtösignaaliksi ja päinvastoin, muuntaa 10 Gb/s optisen tulosignaalin takaisin 10 Gb/s sarjamuotoiseksi sähköiseksi tietovirraksi. Se käyttää DWDM EML (Electro-Absorption Modulated Laser) -lähetintä ja APD (Avalanche Photo-Diode) -valoilmaisinta. Metallikuoren käyttö minimoi sähkömagneettiset häiriöt ja tuote on RoHS-standardien mukainen.
Suositut Tagit: SFP+10G DWDM C21 80km, Kiina SFP+10G DWDM C21 80 km valmistajat, toimittajat, tehdas
Absoluuttiset enimmäisarvosanat
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
|
Varastointilämpötila |
TS |
-40 |
+85 |
tutkinnon |
|
|
Kotelon käyttölämpötila |
TA |
0 |
70 |
tutkinnon |
|
|
Suurin syöttöjännite |
Vcc |
-0.5 |
4 |
V |
|
|
Suhteellinen kosteus |
RH |
0 |
85 |
% |
Sähköiset ominaisuudet
(TOP=0 - 70aste , VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Syöttöjännite |
Vcc |
3.135 |
3.465 |
V |
||
|
Syöttövirta |
Icc |
450 |
mA |
|||
|
Virrankulutus |
P |
1.5 |
W |
|||
|
Lähetinosasto |
||||||
|
Tulon differentiaalinen impedanssi |
Rsisään |
100 |
Ω |
1 |
||
|
Tx-tulon yksipäinen DC-jännitetoleranssi (viite VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differentiaalinen tulojännitteen heilahdus |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Lähetyksen estojännite |
VD |
2 |
Vcc |
V |
3 |
|
|
Lähetyksen salliva jännite |
VFI |
Vee |
Vee+0.8 |
V |
||
|
Vastaanotinosasto |
||||||
|
Single Ended Output Voltage Voltage Toleranssi |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Voltage |
Vo |
300 |
850 |
mV |
||
|
Rx-lähdön nousu- ja laskuaika |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-vika |
VLOS vika |
2 |
VccHOST |
V |
5 |
|
|
LOS Normaali |
VLOS-normi |
Vee |
Vee+0.8 |
V |
5 |
|
Huom
1. Kytketty suoraan TX-datatulonastoihin. AC-kytkentä nastoista laserohjaimen IC:hen.
2. 20%-80%
3. 100 ohmin differentiaalipäätteeseen.
4. LOS on avoimen kollektorin lähtö. Pitäisi vetää ylöspäin 4,7k – 10kΩ isäntälevyllä. Normaali toiminta on looginen 0; signaalin menetys on looginen 1. Suurin vetojännite on 5,5 V.
Optiset parametrit
(TOP=0 - 70aste , VCC=3,135 - 3,465 volttia)
|
Parametri |
Symboli |
Min. |
Tyypillinen |
Max. |
Yksikkö |
Huom |
|
Lähetinosasto |
||||||
|
Optinen aallonpituus - elämän loppu |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Optinen aallonpituus - elämän alku |
λ |
X-25 |
X |
X+25 |
pm |
|
|
Keskimääräinen optinen teho |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Laser sammutusvirta |
Poff |
-30 |
dBm |
|||
|
Extinction Ratio |
ER |
8.2 |
dB |
|||
|
Lähettimen hajaantumisrangaistus |
TDP |
3.0 |
dB |
2 |
||
|
Suhteellisen voimakkuuden kohina |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinen paluuhäviön sietokyky |
20 |
dB |
||||
|
Vastaanotinosasto |
||||||
|
Keskimmäinen aallonpituus |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los jälkiruoka |
LOSD |
-24 |
dBm |
|||
|
Los Hystereesi |
LOSH |
0.5 |
dB |
|||
|
Ylikuormitus |
la |
-7 |
dBm |
5 |
||
|
Vastaanottimen heijastus |
Rrx |
-12 |
dB |
|||
Huom
1. 12dB heijastus.
2. Stressivastaanotintestien ehdot IEEE802.3ae:n mukaan. CSRS-testaus edellyttää, että isäntälevy on SFF-8431-yhteensopiva.
3. Vastaanottimen ylikuormitus määritetty OMA:ssa ja pahimmassa kattavassa rasitussa tilassa.
Tilaustiedot
|
Osanumero |
Kuvaus |
|
SFP-10GD80-C21 |
10Gb/s 80km DWDM SFP+ lähetin-vastaanotin Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single mode |
FAQ
1. Mikä on 10G dwdm 80km?
V: 10G DWDM 80km viittaa eräänlaiseen optiseen viestintätekniikkaan, joka mahdollistaa tiedonsiirron nopeudella 10G 80 km:n etäisyydellä DWDM:ää käyttäen. DWDM on tekniikka, joka mahdollistaa useiden eri aallonpituuksilla kulkevien optisten signaalien yhdistämisen ja lähettämisen yhden optisen kuidun kautta. Tämä mahdollistaa käytettävissä olevan kaistanleveyden tehokkaan hyödyntämisen ja lisää kuituoptisen verkon kapasiteettia.
2. Mitä eroa on CWDM:n ja DWDM SFP:n välillä?
V: CWDM SFP:n aallonpituusalue on 1270-1610 nm. Suurin lähetysetäisyys on 120 km. DWDM SFP:n suurin aallonpituus on kuitenkin 1620 nm ja suurin lähetysetäisyys 200 km.
