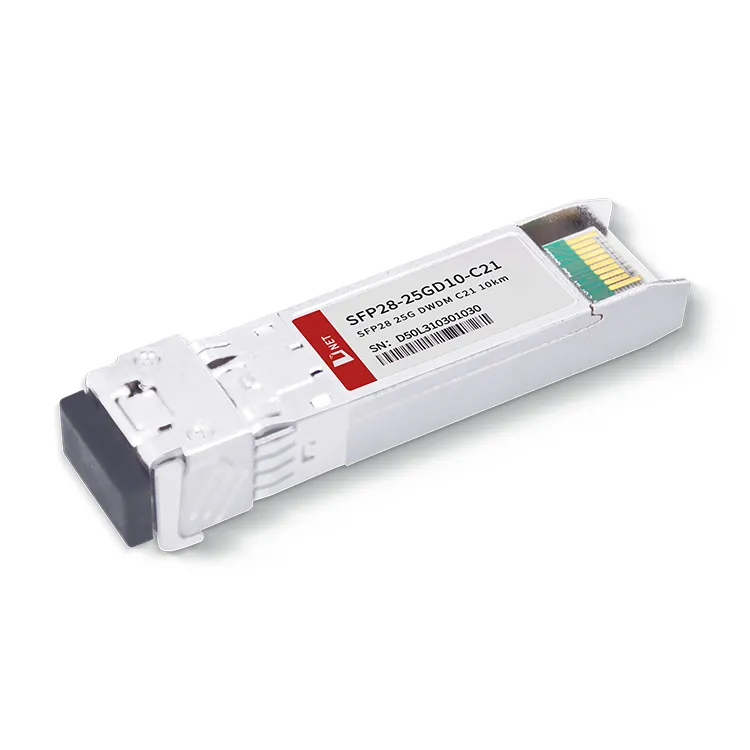

D-netin 25G DWDM C21 10KM-lähetin-vastaanotinmoduuli sisältää erittäin integroidun optisen alikokoonpanon, joka sisältää DWDM EML-laserin, MCU-ohjausyksikön ja esivahvistimen. 25G SFP28 DWDM 10KM -moduuli on erityisesti suunniteltu käytettäväksi yksimuotokuidun kanssa ja toimii nimellisaallonpituudella 100 GHz ITU-verkossa hyödyntäen C-kaistan DWDM-aallonpituutta. Sitä käytetään laajalti 25G Ethernet- ja CPRI 10 -sovelluksissa.

Suositut Tagit: SFP28 DWDM C21 10KM-lähetin-vastaanotinmoduuli, Kiina SFP28 DWDM C21 10KM-lähetinvastaanotinmoduulien valmistajat, toimittajat, tehdas

Parametri	Symboli	Min	Max	Yksikkö
Syöttöjännite	Vcc	-0.5	4.5	V
Varastointilämpötila	Ts	-40	+85	tutkinnon
Käyttökosteus	-	5	85	%

Absoluuttiset enimmäisarvosanat

Parametri	Symboli	Min	Max	Yksikkö
Syöttöjännite	Vcc	-0.5	4.5	V
Varastointilämpötila	Ts	-40	+85	tutkinnon
Käyttökosteus	-	5	85	%

Suositellut käyttöolosuhteet

Parametri	Symboli	Min	Tyypillinen	Max	Yksikkö
Käyttökotelon lämpötila	Tc	0		+70	tutkinnon
Virtalähteen jännite	Vcc	3.135	3.30	3.465	V
Virtalähdevirta	Icc			700	mA
Datanopeus			25.78		Gbps

Optiset ja sähköiset ominaisuudet

Parametri		Symboli		Min	Tyypillinen	Max	Yksikkö	Huomautuksia
Lähetin
Keskiaallonpituus			λc	1528.77		1563.05	nm
Spektrin leveys (-20dB)			Δλ			1	nm
Sivutilan vaimennussuhde			SMSR	30	-		dB
Keskimääräinen lähtöteho			P_ulos	-1		+6	dBm	1
Extinction Ratio			ER	6			dB
Data Input Swing Differentiaali			V_IN	180		850	mV	2
Tulon differentiaalinen impedanssi			Z_IN	90	100	110	Ω
TX pois käytöstä	Poista käytöstä			2.0		Vcc	V
TX pois käytöstä	Ota käyttöön			0		0.8	V
TX-virhe	Vika			2.0		Vcc	V
TX-virhe	Normaali			0		0.8	V
Vastaanotin
Keskiaallonpituus			λc	1510		1570	nm
Vastaanottimen herkkyys						-15	dBm	3
Vastaanottimen ylikuormitus				2			dBm	3
LOS De-Assert			LOS_D			-16	dBm
LOS Assert			LOS_A	-35			dBm
LOS-hystereesi				0.5			dB
Data Output Swing Differentiaali			V_ulos	300		900	mV	4
LOS			Korkea	2.0		Vcc	V
LOS			Matala			0.8	V

Huomautuksia:
1. Optinen teho käynnistetään SMF:ään.
2. PECL-tulo, sisäisesti AC-kytketty ja päätetty.
3. Mitattu PRBS 231-1 -testikuviolla @25,78 Gbps, BER Pienempi tai yhtä suuri kuin 5E-5.
4. Sisäisesti AC-kytketty.

Tilaustiedot

Osanumero	Kuvaus
SFP28-25GD10-C21	25,78 Gbps 25 G DWDM C21 10KM lähetin-vastaanotinmoduuli, 10 km SMF:n ulottuvuus

FAQ

1. Mitä nopeuksia SFP28 tukee?

V: Optisen SFP 28 lähetin-vastaanottimen siirtonopeus on 25 Gbps LC-liittimen avulla.

2. Kuinka nopea on 25 GbE?

V: 25 GbE tarjoaa yksinkertaisemman tien Ethernetin nopeuksille 50 Gbps, 100 Gbps ja enemmän. 25G-tekniikan kehittyessä käyttäjät voivat saavuttaa saumattoman toiminnan datakeskusverkon tärkeimpien komponenttien välillä.
