Tuotteen kohokohta

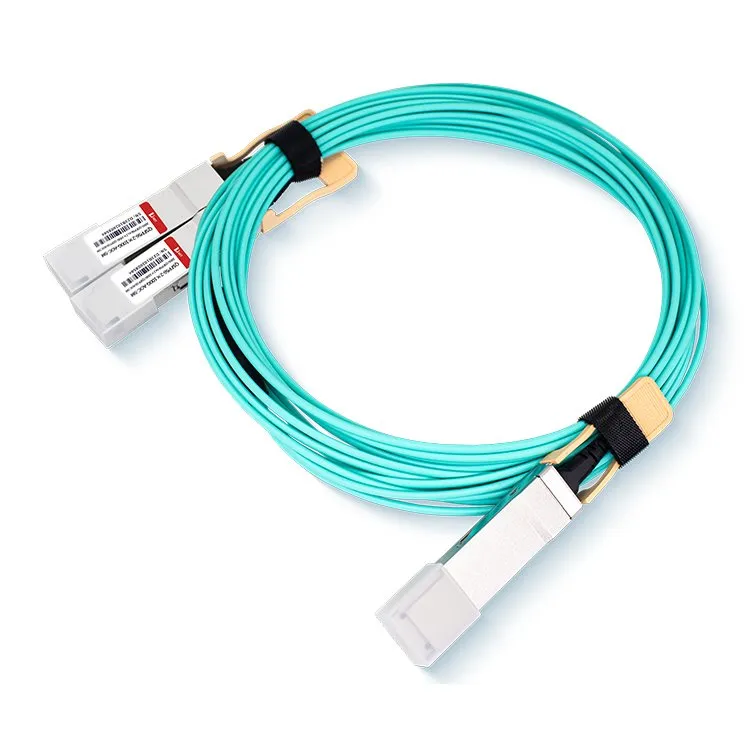

● Aktiivinen optinen kaapeli katkaisulla QSFP56 200G:stä kahteen QSFP28 100G:hen
● Jopa 53,125 Gbps tiedonsiirtonopeus kanavaa kohden PAM4-modulaatio
● Integroitu 850 nm VCSEL- ja PD-ryhmä
● DDM-toiminto toteutettu
● Kuumapistoke
● Pieni tehohäviö,<4W on 200G end, <3W on 100G end
● Kaupallisen käyttökotelon lämpötila-alue: 0 astetta 70 asteeseen
● ROHS2:n mukainen.0
Sovellukset
● Palvelinkeskukset ja pilviverkot
● 200 G InfiniBand HDR -järjestelmät
Suositut Tagit: QSFP56 200G - 2X100G AOC-katkaisukaapeli, Kiina QSFP56 200G - 2X100G AOC-katkaisukaapelin valmistajat, toimittajat, tehdas
Absoluuttiset enimmäisarvosanat
|
Tuote |
Modula sio |
pöytäkirja |
Nimelliskorko |
Tekniset tiedot |
|||||
|
Aggregaatti (Gbps) |
Sähköinen Kaistoja (Gbaud) |
Ppm |
Suuri nopeus Sähköinen |
Ennen FEC: tä Max BER |
Linkki |
||||
|
200G loppu |
PAM4 |
IEEE802.3CD |
212.5 |
26.5625 |
±100 |
200 GAUI-4 |
1E-6 varten InfiniBand HDR; 2,4E-4 varten 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
100g:aa kohti loppu |
PAM4 |
IEEE802.3CD |
106.25 |
26.5625 |
±100 |
200 GAUI-4 |
|||
|
Parametri |
Symboli |
Yksikkö |
Min |
Max |
|
|
Kotelon käyttölämpötila |
Yläosa |
tutkinnon |
0 |
70 |
|
|
Varastointilämpötila-alue |
Ts |
tutkinnon |
-40 |
85 |
|
|
Suhteellinen kosteus |
RH |
% |
0 |
85 |
|
|
Virtalähteen jännite |
Vcc |
V |
-0.5 |
3.6 |
|
Suositellut käyttöolosuhteet
|
Parametri |
Symboli |
Yksikkö |
Min |
Typ |
Max |
|
|
Käyttökotelon lämpötila Alue |
Tca |
Oc |
0 |
/ |
70 |
|
|
Virtalähteen jännite |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Sähköporttien määritelmä
|
Parametri |
Symboli |
Yksikkö |
Min |
Typ |
Max |
Huomautuksia |
|
Syöttöjännite |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Virrankulutus |
PC |
W |
4 |
200G pää |
||
|
3 |
100G pää |
|||||
|
Lähetin |
||||||
|
Tuloeroimpedanssi |
RIN |
Ω |
80 |
100 |
120 |
|
|
Yksi Loppu Tiedot Tulo Swing |
VIN |
mVp-p |
90 |
500 |
||
|
Lähetyksen estojännite |
VDIS |
V |
2 |
VCCHOST |
||
|
Lähetyksen salliva jännite |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Lähetysvian vahvistusjännite |
VFA |
V |
2 |
VCCHOST |
||
|
Lähetysvika De-Assert Voltage |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Vastaanotin |
||||||
|
Yksi Loppu Tiedot Lähtö Swing |
VOD |
mVp-p |
200 |
500 |
||
|
LOS-vika |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normaali |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Differentiaalisen päätteen yhteensopimattomuus |
% |
10 |
||||
|
IIC-viestintä |
||||||
|
IIC Kellotaajuus |
- |
KHZ |
/ |
100 |
400 |
|
|
kellon venyttely |
- |
meille |
/ |
/ |
500 |
|
Moduulin muistikartta
Yhteensopiva CMIS:n kanssa versio 4.{1}}/ SFF8636
Tilaustiedot
|
Osanumero |
Kuvaus |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC xxM |
UKK
1. Mikä on aktiivinen optinen kaapeli?
V: Aktiivinen optinen kaapeli (AOC) on nopea tiedonsiirtokaapeli, joka integroi optisen kuitutekniikan sähköisiin komponentteihin datasignaalien siirtämisen mahdollistamiseksi pitkiä matkoja. Sitä käytetään usein sovelluksissa, kuten datakeskuksissa, korkean suorituskyvyn tietokoneissa ja verkkojärjestelmissä.
2. Mitä eroa on aktiivisten ja passiivisten kaapelien välillä?
V: Yhteenvetona voidaan todeta, että vaikka sekä aktiiviset että passiiviset kaapelit palvelevat signaalien lähettämistä, aktiiviset kaapelit sisältävät sisäänrakennettuja elektronisia komponentteja signaalin aktiiviseen hallintaan ja parantamiseen, kun taas passiiviset kaapelit riippuvat yksinomaan signaalin siirtoon johtavan materiaalin luontaisista ominaisuuksista. .
3. Mikä on aktiivisen optisen kaapelin enimmäispituus?
V: Aktiivisen optisen kaapelin enimmäispituus voi vaihdella tekijöiden, kuten kaapelin laadun, tiedonsiirtonopeuden ja käytetyn tekniikan mukaan. Aktiivisilla optisilla kaapeleilla on kuitenkin mahdollisuus saavuttaa huomattavasti pidemmät siirtoetäisyydet passiivisiin kaapeleihin verrattuna. Joissakin tapauksissa aktiivisilla optisilla kaapeleilla voidaan saavuttaa jopa useiden satojen metrien tai jopa kilometrien siirtoetäisyydet tekniikasta ja sovelluksesta riippuen. On tärkeää huomata, että tietty enimmäispituus riippuu aktiivisen optisen kaapelin valmistajan toimittamista tuotetiedoista.
