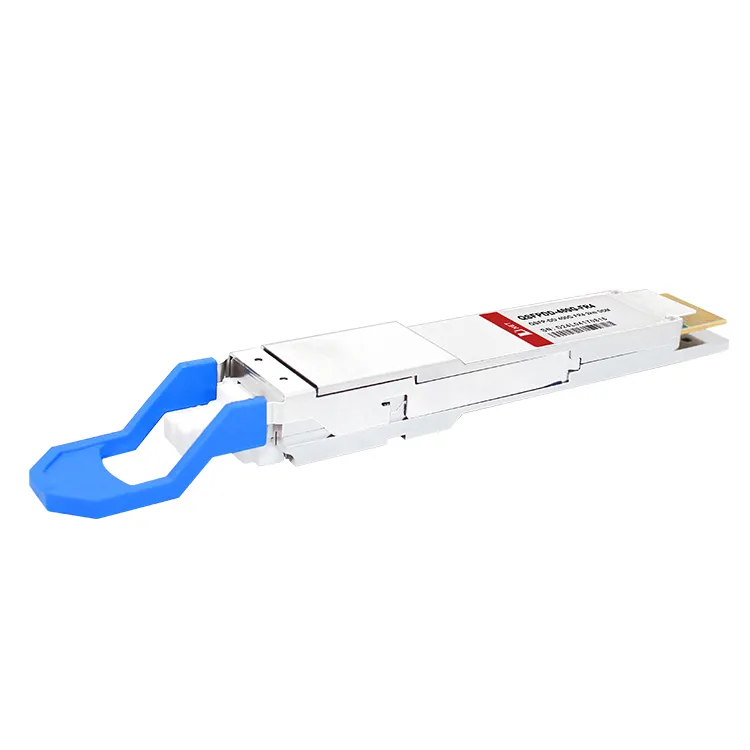

Tuotteen ominaisuudet
●Yhteensopiva QSFP-DD MSA:n kanssa
●4 CWDM-kaistaa MUX/DEMUX-muotoilu
●100G Lambda MSA 400G-FR4 -vaatimusten mukainen
●Enimmäisvirrankulutus 10W
●Jopa 2 km lähetys yksimuotokuidulla (SMF) FEC:llä
●Yksi +3.3 V virtalähde
●Kaksipuolinen LC-liitin
●RoHS-valitus
Sovellukset
●400G BASE-FR4 Ethernet
●Tietokeskuksen yhdistäminen
●InfiniBand Interconnect
●Enterprise Networking
Suositut Tagit: 400g qsfp-dd fr4 2km optinen lähetin-vastaanotin, Kiina 400g qsfp-dd fr{5}}km optisten lähetin-vastaanottimien valmistajat, toimittajat, tehdas
Absoluuttiset enimmäisarvosanat
|
Parametri |
Symboli |
Min |
Max |
Yksiköt |
|
Varastointilämpötila Range |
Tsrg |
-40 |
+85 |
tutkinnon |
|
Syöttöjännite |
Vcc |
0 |
4 |
V |
|
Suhteellinen Kosteus |
RH |
10 % 90% tiivistymätön |
||
Suositellut käyttöolosuhteet
|
Parametri |
Symboli |
Min |
Max |
Yksiköt |
|
Varastointilämpötila Range |
Tsrg |
-40 |
+85 |
tutkinnon |
|
Syöttöjännite |
Vcc |
0 |
4 |
V |
|
Suhteellinen Kosteus |
RH |
10 % 90% tiivistymätön |
||
Lähettimen optiset tiedot
|
Lähetin Parametri |
Kaista |
Min |
Tyypillinen |
Max |
Yksiköt |
||||
|
Keskimääräinen laukaisuteho kaistaa kohden |
-3.3 |
3.5 |
dBm |
||||||
|
Keskimääräinen laukaisuteho yhteensä |
9.3 |
dBm |
|||||||
|
Dutter optinen modulaatio Amplitudi (OMA ulompi), jokainen kaista |
-0.3 |
3.7 |
dBm |
||||||
|
Ero laukaisuvoimassa minkä tahansa kaksi kaistaa (OMA ulompi) |
4 |
dB |
|||||||
|
Keskimääräinen laukaisuteho kaistaa kohden @TX Off -tilassa |
-20 |
dBm |
|||||||
|
Käynnistä virta OMA:n ulkopuolelta miinus TDECQ, jokaisella kaistalla ER Suurempi tai yhtä suuri kuin 4,5 dB ER:lle<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
Lähetin ja dispersiosilmäsulku PAM4, jokainen kaista |
3.4 |
dB |
|||||||
|
Extinction Ratio |
3.5 |
dB |
|||||||
|
Suhteellinen voimakkuuskohina (OMA) |
-136 |
dB/Hz |
|||||||
|
Side-Mode Suppression Ration (SMSR) |
30 |
dB |
|||||||
|
Optinen paluuhäviön sietokyky |
17.1 |
dB |
|||||||
|
Lähettimen heijastus |
-26 |
dB |
|||||||
|
Lähettimen lähtötehon tarkkailun tarkkuus |
-3 |
3 |
dB |
||||||
|
TDECQ-10*log10(Ceq), jokainen kaista |
3.4 |
dB |
|||||||
|
Lähettimen siirtymäaika |
17 |
ps |
|||||||
Nopeiden sähkölaitteiden tekniset tiedot
|
Parametri |
Min |
Tyypillinen |
Max |
Yksiköt Huomautuksia |
|
|
Vastaanottimen sähköisen ulostulon ominaisuudet klo TP4 |
|||||
|
Signalointinopeus kaistaa kohden |
26.5625 |
GBd |
|||
|
AC yhteistilan ulostulo jännite (RMS) |
17.5 |
mV |
|||
|
Differentiaalinen huipusta huippuun lähtöjännite |
900 |
mV |
|||
|
Lähipään ESMW (silmäsymmetria maskin leveys) |
0.265 |
UI |
|||
|
Lähipää Silmien korkeus, tasauspyörästö |
70 |
mV |
|||
|
Kaukopään ESMW (silmäsymmetria maskin leveys) |
0.2 |
UI |
|||
|
Kaukopää Silmien korkeus, tasauspyörästö |
30 |
mV |
|||
|
Kaukopään esikursorin ISl-suhde |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.{1}}.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
Yhteinen differentiaalimoodille |
22-20(f/25.78) |
dB |
0.01-12.89 GHz |
||
|
15-6loki 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Differentiaalisen päätteen yhteensopimattomuus |
10 |
% |
|||
|
Siirtymäaika (min, 20 % - 80 %) |
9.5 |
ps |
|||
|
DC yhteismuotoinen jännite |
-350 |
2850 |
mV |
||
|
Sähköinen lähetin tuloominaisuuss TP1:ssä |
|||||
|
Signaalitaajuus kaistaa kohden |
26.5625 |
GBd |
|||
|
Differentiaalinen pk-pk-tulojännitetoleranssi |
900 |
mV |
|||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.{1}}.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0.01-12.89 GHz |
|||
|
15-6loki 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Differentiaalisen päätteen yhteensopimattomuus |
10 |
% |
|||
|
Moduulin jännitystulotesti |
Per jakso 120E.3.4.1 IEEE802.3bs |
||||
|
Yksipäinen jännitetoleranssialue |
-0.4 |
3.3 |
V |
||
|
Yhteistilan jännite |
-350 |
2850 |
mV |
||
Tilaustiedot
|
Osanumero |
Kuvaus |
|
QDD-400G-FR4 |
400G QSFP-DD FR4 optinen lähetin-vastaanotin |
FAQ
K: Tukeeko 400G QSFP-DD FR4 hot-pluggingia?
K: Kuinka pitkälle 400G QSFP-DD FR4 voi lähettää tietoja?
K: Miten 400G QSFP-DD FR4 lähetetään?
