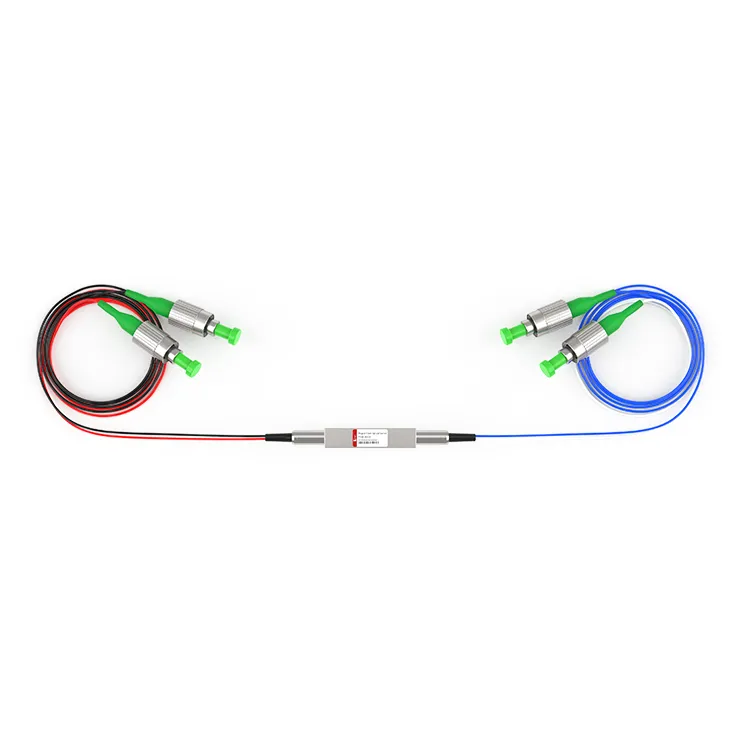

M2x2 magneetti-optinen kytkin

M2x2 magneetti-optinen kytkin
Magneto-optisella M2X2-kytkimellä on ei-mekaaninen konfiguraatio, ja se aktivoidaan sähköisillä ohjaussignaaleilla. Kytkimessä on pieni välityshäviö ja alle 1,2 dB, mikä varmistaa optisen signaalin lähetyksen laadun ja vakauden sekä parantaa optisen viestintäjärjestelmän suorituskykyä.

Lähetä kysely

Kuvaus

Tekniset parametrit

tuotteen yksityiskohdat

Magneto-optista kytkintä käytetään laajalti ilmailu- ja avaruuslaitteissa, järjestelmän valvonta- ja tunnistusjärjestelmissä erittäin vakaalla lukitustilalla ja korkealla luotettavuudella. D-NET on kuituoptisten viestintälaitteiden ja -laitteiden tutkimukseen ja kehittämiseen, tuotantoon ja myyntiin erikoistunut tehdas, joka voi tarjota OEM-palveluita ja magneto-optiset kytkimet voivat tukea räätälöityä tuotantoa.

Suositut Tagit: m2x2 magneto-optinen kytkin, Kiina m2x2 magneto-optisten kytkimien valmistajat, toimittajat, tehdas

Suorituskykyvaatimukset

Parametrit	Yksikkö	Tekniset tiedot
Aallonpituusalue	NM	1520 ~ 1580
Testaa aallonpituutta	NM	1550
Lisäyksen menetys^{1, 2}	Db	Pienempi tai yhtä suuri kuin 1,2
TDL	Db	Pienempi tai yhtä suuri kuin 0.30
PDL	Db	Pienempi tai yhtä suuri kuin 0.20
Palautustappio	Db	Suurempi tai yhtä suuri kuin 50
Ylikuuluminen	Db	Kaksisuuntainen Suurempi tai yhtä suuri kuin 20
Ylikuuluminen	Db	Yksisuuntainen Suurempi tai yhtä suuri kuin 35
Toistettavuus	Db	Pienempi tai yhtä suuri kuin ±0.01
Vaihtoaika	meille	Pienempi tai yhtä suuri kuin 100
Pulssin kesto	meille	Suurempi tai yhtä suuri kuin 200
Kestävyys	Pyörät	Suurempi tai yhtä suuri kuin 10 miljardia
Kytkimen tyyppi	NA	Lukitus
Käyttövirta	äiti	Pienempi tai yhtä suuri kuin 200
Suurin optinen teho	mW	Pienempi tai yhtä suuri kuin 500
Käyttölämpötila	tutkinnon	-5 ~ +70
Säilytyslämpötila	tutkinnon	-40 ~ +85
Ulottuvuus	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Huomautus
1. Testaa huoneenlämmössä ja SOP:ssa.
2. Ilman liittimiä, 0,2 dB yhdelle liitinparille.

Mekaaniset mitat (yksikkö:mm)

Sähköinen käyttö

Toiminnallinen kaavio

Tilaustiedot

FSW-M2x2-□-□-□-□-□-□-□

- □

Kytkimen tyyppi

Kuitutyyppi

Jännite

Aallonpituus

PutkiTyyppi

Kuitu Pituus

Liitin

B: Kaksisuuntainen

U: Yksisuuntainen

SM: SM, 9/125

X: Muut

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: Muut

250: 250 um

900: 900 um

X: Muut

05: 0,5 m±5 cm

10: 1,0 m±5 cm

X: Muut

OO: Ei yhtään

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Muut

UKK

K: Mitä eroa on M2X2-magneettisen optisen kytkimen ja muiden optisten kytkimien välillä?

V: Magneto-optinen kytkin käyttää magneettikenttää optisen polun vaihtamisen säätämiseen, ja sillä on eri toimintaperiaate ja suorituskyky kuin muun tyyppisillä optisilla kytkimillä, kuten mekaanisella kytkimellä tai sähköoptisella kytkimellä.

K: Tukeeko M2X2 magneto-optinen kytkin monimuotoista toimintaa?

V: 2X2-magneettiset optiset kytkimet tukevat yleensä monimuotoista toimintaa, sopivat erilaisiin kuitusiirtovaatimuksiin, D-NET-magneto-optiset kytkimet voivat tukea räätälöintiä.
