D-netin DAC Breakout -kaapelipalvelu
● Yhteensopivuusapu:D-NET tarjoaa yhteensopivuuspalveluita varmistaakseen, että optiset moduulit ovat yhteensopivia johtavien valmistajien laitteiden kanssa.
● Henkilökohtaiset palvelut:D-NET tarjoaa OEM-räätälöintivaihtoehtoja tuotteilleen. Asiakkaamme voivat pyynnöstä räätälöidä värilliset logotarrat tarpeidensa mukaan.
● Normaali toimitusaika:3 päivää
● Laajat toimitusratkaisut:D-NET tekee yhteistyötä erittäin hyvämaineisten kuriiriyhtiöiden, kuten SF:n, FedExin, DHL:n, UPS:n ja muiden kanssa, varmistaakseen luotettavat toimituspalvelut.
Tuote Ominaisuudet
● SFF-8636 ,SFF-8402 , DSFP MSA
● Yhteensopiva ethernet-verkon IEEE802.3bj&IEEE802.3 cd kanssa
● Tukee I2C-kaksijohtimista liitäntää helpon ohjauksen vuoksi
● Tukee hot swapia
● Alhainen ylikuuluminen
● Alhainen virrankulutus
Sovellukset
● 10G/40G/100g/200 Ethernet
● Infin iband SDR, DDR, QDR, FDR, EDR, HDR
● Vaihda reititin Datakeskus, pilvipalvelin
Hahmotella piirustus
Johdotus Kaavio
Tuotteen kuvaus
|
KOHDE |
VAATIMUS |
TESTATA KUNTO |
|||||
|
Ero Impedanssi |
Kaapeli Impedanssi |
100±5Ω |
Nousuaika 25ps (20 % - 80 %). |
||||
|
Melakortin impedanssi |
100±10Ω |
||||||
|
Kaapeli Irtisanominen Impedanssi |
100±15Ω |
||||||
|
Ero (Input/Output)Palautus häviö SDD11/SDD22 |
Palautus_tappio(f) Suurempi tai yhtä suuri kuin16.5-2√f 0.05Pienempi tai yhtä suuri kuinf﹤4.1 10.{1}}loki10(f/ 5.5) 4.1Pienempi tai yhtä suuri kuinfPienempi tai yhtä suuri kuin26.5
Missä f on taajuus GHz:nä Paluuhäviö(f) on tuottohäviö taajuudella f
|
10MHz Pienempi tai yhtä suuri kuin f Vähemmän tai yhtä suuri kuin 26,5 GHz |
|||||
|
Erotus yhteinen tila (Input/Output)Palautus menetys SCD11/SCD22 |
Palautus_tappio(f) Suurempi tai yhtä suuri kuin22-(20/25.78) 0.01Pienempi tai yhtä suuri kuinf﹤12.89 15-(6/25.78)f 12.89Pienempi tai yhtä suuri kuinfPienempi tai yhtä suuri kuin26.5 Missä f on taajuus GHz:nä Return_loss(f) on ero yhteismoodin tuottohäviöön taajuudella f
|
10MHz Pienempi tai yhtä suuri kuin f Vähemmän tai yhtä suuri kuin 26,5 GHz |
|||||
|
Yhteinen tila Yhteinen tila (Input/Output)Palautus menetys SCC11/SCC22 |
Palautus_tappio(f)Suurempi tai yhtä suuri kuin 2 dB 0.2Pienempi tai yhtä suuri kuinfPienempi tai yhtä suuri kuin126.5 Missä f on taajuus GHz:nä Paluuhäviö_häviö(f) on yhteistilan paluuhäviö taajuudella f
|
10MHz Pienempi tai yhtä suuri kuin f Vähemmän tai yhtä suuri kuin 26,5 GHz |
|||||
|
Differentiaalin lisäys Tappio (SDD21 max.) |
(Differential InsertionLoss Max. TPa:lle TPb:lle ilman testilaitetta) Passiivinen kaapeli: -17.16dB Min@13.28GHz. |
10MHz Pienempi tai yhtä suuri kuin f Vähemmän tai yhtä suuri kuin 13,28 GHz |
|||||
|
Erotus yhteinen tila Muuntaminen Tappio-ero Lisäys Tappio (SCD21-SDD21) |
Tulos _tappio(f) – IL(f) suurempi tai yhtä suuri kuin 100.01Pienempi tai yhtä suuri kuinf< 12.89 27-(29/22)f 12.89Pienempi tai yhtä suuri kuinf﹤15.7 6.3 15.7Pienempi tai yhtä suuri kuinfPienempi tai yhtä suuri kuin26.5
Missä f on taajuus GHz:nä Conversion_loss(f ) on kaapelikokoonpanon ero yhteisen tilan muunnoshäviöstä IL(f) on kaapelikokoonpanon sisäänvientihäviö |
10MHz Pienempi tai yhtä suuri kuin f Vähemmän tai yhtä suuri kuin 26,5 GHz |
|
|
MDNEXT(useita häiriötekijä lähipään ylikuuluminen) |
Greater than or equal to 26dB @13.28GHz |
10MHz Pienempi tai yhtä suuri kuin f Vähemmän tai yhtä suuri kuin 26,5 GHz |
Muut sähkölaitteet Suorituskyky
|
KOHDE |
VAATIMUS |
TESTITILANNE |
|
[Matala kosketusvastus] |
20 milliohmia max. Alkuperäisestä. |
EIA-364-23: Käytä enintään 20 mV:n jännitettä Ja virta 100 mA. |
|
Eristysvastus |
10 Mohm (min.) |
YVA364-21:AC 300V 1 minuutti |
|
[Dielektrinen Kestävä jännite] |
EI häiritsevää purkausta. |
EIA-364-20: Käytä 300 VDC:n jännitettä 1 minuutin ajan vierekkäisten liittimien ja vierekkäisten liittimien ja maahan. |
Ympäristö Suorituskyky
|
KOHDE |
VAATIMUS |
TESTITILANNE |
|
[Käyttölämpötila Alue] |
0 astetta +70 asteeseen |
Kaapelin käyttölämpötila-alue. |
|
[Säilytyslämpötila Alue (pakattuna)] |
-40 astetta +80 asteeseen |
Kaapelin säilytyslämpötila-alue pakatussa kunnossa. |
|
[Lämpöpyöräily ilman tehoa] |
Ei näyttöä fyysisistä vaurioista |
YVA-364-32D, menetelmä A, -25 - 90 C, 100 sykliä, 15 min. asuu |
|
[suolan ruiskutus] |
48 tunnin suolaruiskutus kuoren syövyttävän alueen jälkeen alle 5%. |
YVA-364-26 |
|
Sekoitettu virtaava kaasu |
Läpäise sähkötestit per 3.1 rasituksen jälkeen. (Vain liittimelle) |
YVA-364-35 Luokka II, 14 päivää. |
|
Temp. Elämä |
Ei näyttöä fyysisistä vaurioista |
EIA-364-17C w/RH, Kostea lämpö 90 astetta at 85 % RH 500 tunnin ajan ja palauta sitten ympäristöön |
|
Kaapeli kylmä mutka |
4H, Ei todisteita fyysisestä vahingoittaa |
Kunto: -20 aste ±2 astetta, tuurnan halkaisija on 6 kertaa kaapelin halkaisija. |
Mekaaninen ja Fyysinen Ominaisuudet
|
KOHDE |
VAATIMUS |
TESTITILANNE |
|
Tärinä |
Läpäise sähkötestit per 3,1 rasituksen jälkeen. |
Purista ja tärise YVA:n mukaan-364-28E, TC-VII, testiehtokirjain – D, 15 minuuttia X-, Y- ja Z-akselilla. |
|
Kaapeli Flex |
Ei todisteita fyysisestä vahingoittaa |
Joustokaapeli 18{5}} astetta 20 sykliä varten (±90 astetta nimellisasennosta) 12 sykliä minuutissa kaapeliin kohdistettuna 1,0 kg:n kuormitus takki. Taivuta tavaratilan alueella 90º kumpaankin suuntaan pystysuorasta. YVA:n mukaan-364-41C |
|
Kaapelipistokkeen pidike häkissä |
90N min. Ei todisteita fyysisestä vahingoittaa |
Voima kohdistetaan aksiaalisesti ilman vaurioita häkkiin. DSFP MSA Rev 1:n mukaan.0 Vedä kaapelin vaippa päälle noin 1 jalkaa kaapelin pistokkeen takana. Ei toiminnallisia vaurioita kaapelin pistokkeessa alle 90N. Per SFF{{0}}} Rev 5.0 |
|
Kaapelin kiinnitys pistokkeessa |
90N min. Ei todisteita fyysisestä vahingoittaa |
Kaapelipistoke kiinnitetään niin, että bulkkikaapeli roikkuu pystysuorassa. Aksiaalikuorma on 90 N levitetään (asteittain) kaapelin vaippaan ja pidetään 1 minuutin ajan. YVA:n mukaan-364-38B |
|
Mekaaninen isku |
Läpäise sähkötestit Per 3.1 rasituksen jälkeen. |
Puristin ja iskunvaimennus per EIA-364-27B, TC-G, 3 kertaa 6 suuntaan, 100g, 6ms. |
|
Kaapelipistokkeen kiinnitys |
Max 40 N (QSFP56) Max 18N (DSFP56) |
Per SFF8661 Versio 2.1 DSFP MSA Rev 1:n mukaan.0 |
|
Kaapelipistokkeen irrotus |
30N max. (QSFP56) 12,5N max. (DSFP56) |
Aseta aksiaalinen kuormitus vapautussalpaan irrotustulppaan. Per SFF8661 Rev 2.1 DSFP MSA Rev 1:n mukaan.0 |
|
Kestävyys |
50 sykliä, ei todisteita fyysistä vahinkoa |
EIA-364-09, suorita liittäminen ja irrottaminen syklit: Pistoke- ja pistorasialiittimen nopeus: 250 kertaa/tunti. 50 kertaa QSFP/DSFP-moduulille (LIITIN PCB:hen) |
Paketti kaavio
Molemmissa päissä olevat liittimet on suojattu suojaholkeilla. Jokainen liitin on sijoitettu erikseen ESD-pussiin.
<=2m : 200mm*300mm
>2m: 300mm * 400mm
UKK
1. Mikä on tämän kaapelin päätehtävä?

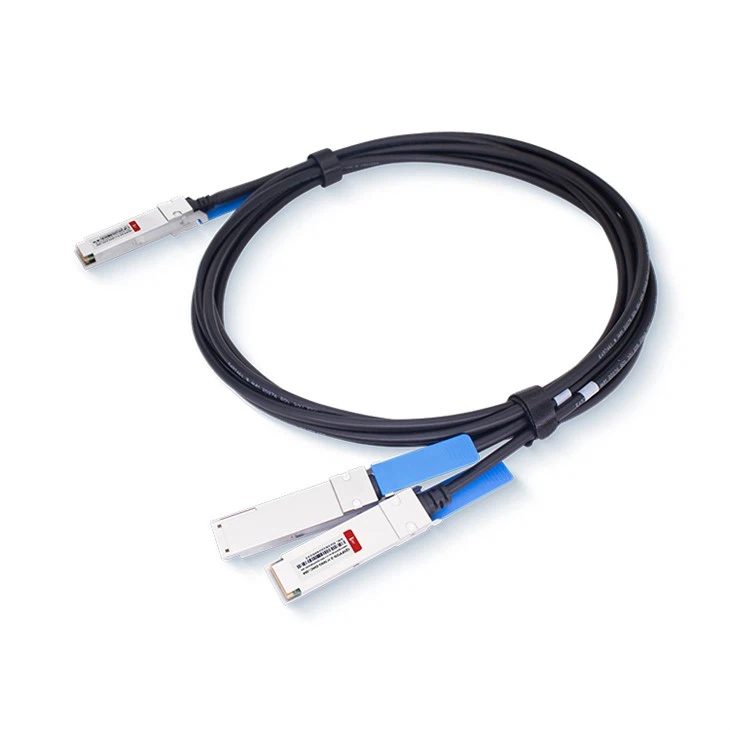

V: Tämä kaapeli toimii passiivisena suoraliittimenä kuparikaapelina (DAC), joka katkaisee yhden 200G QSFP56-liitännän kahdeksi 100G QSFP56-liitännäksi. Se on suunniteltu nopeisiin, lyhyen matkan yhteyksiin datakeskuksissa.
2. Mikä on tämän kaapelin tukema suurin tiedonsiirtonopeus?
A2: Tämä kaapeli tukee maksimitiedonsiirtonopeutta 200 Gbit/s, kun sitä käytetään yhtenä 200G-liitäntänä, tai se voidaan jakaa kahteen 100G-liitäntään, joista kukin tukee jopa 100 Gbit/s tiedonsiirtonopeutta.
3. Millaisia liittimiä tämä kaapeli käyttää?
A3: Se käyttää QSFP56-liittimiä molemmissa päissä, mikä mahdollistaa saumattoman integroinnin yhteensopivien verkkolaitteiden kanssa, jotka tukevat QSFP56-liitäntöjä.
